OTA（Over-the-Air）是一种通过无线网络连接对汽车的软件、固件或配置进行远程更新、管理和维护的技术。这种技术

使汽车制造商能够在车辆投入使用后，通过互联网远程向车辆发送更新，而无需车主到经销商或车厂进行手动更新。汽车

OTA技术通常包括安全认证、数据加密和其他安全机制，以确保更新的安全性和完整性。这种技术的广泛应用可以使汽车

制造商更快地部署新功能、修复漏洞，并提供更好的用户体验。

OTA通道和压力测试是保障通过远程更新进行的软件更新和修复安全性、稳定性、功能完整性以及与车辆系统和外部环境

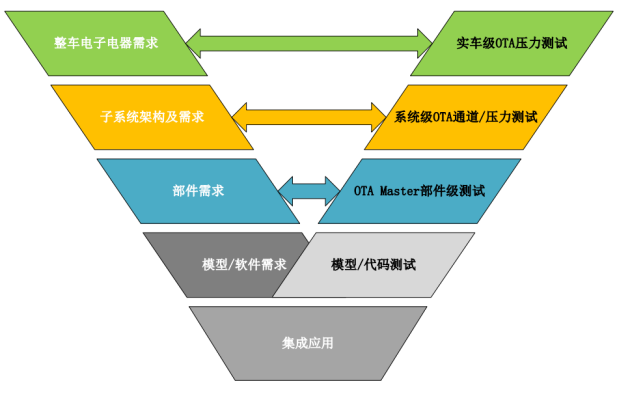

兼容性的重要手段，这样可以最大程度地保障车辆的正常运行和车主的安全。车辆的开发是复杂的系统工程，需经历不同

的开发阶段，也需要经历不同测试阶段（部件级、系统级和实车级等），每个测试阶段测试的关注点存在差异。

北汇信息基于对客户需求规范、行业法规及自身测试经验Know-How,为客户提供完整和专业的OTA通道测试和压力测试解

决方案，包括测试系统开发、测试规范开发、测试脚本实现及测试实施的全流程服务：

• OTA Master部件级测试： 覆盖OTA Master并行刷写能力验证、数据解密(T-Box和OTA Master交互)、OTA链路测试、

OTA链路逆向测试、OTA升级条件校验测试等测试场景

• 系统级OTA通道测试系统： 覆盖刷写前的准入条件验证，刷写中的诊断交互过程监测、系统刷写响应异常、系统故障

（被刷写节点丢失），刷写后的刷写时间、版本信息读取及收集、ECU状态确认等各种正向和逆向场景，系统的灵活性

较高，具有很强的二次开发潜力

• 系统级OTA压力测试系统： 覆盖包括用户车内触发/手机APP触发、预约安装/直接安装、同基线版本/高版本退低版本

/低版本升高版本的各种压力测试场景

• 实车级OTA压力测试系统： 除了可以覆盖上述压力测试场景以外，还额外具有可在高温高寒环境（-20-+40℃）下执

行测试的能力

测试软件架构

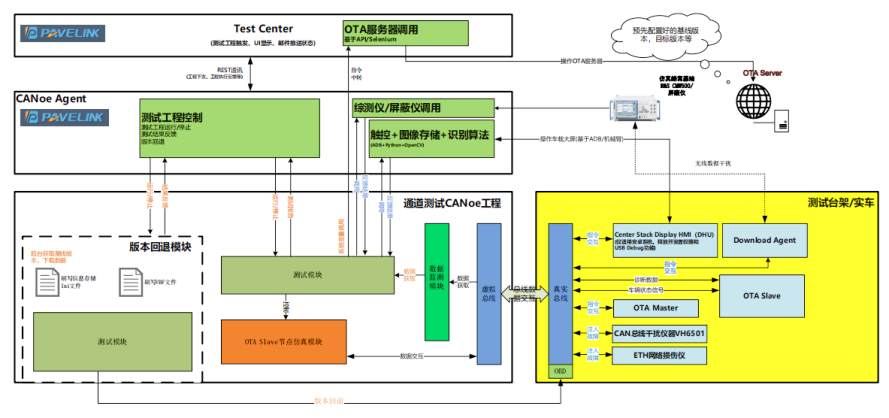

测试软件架构如下图所示，包括PAVELINK.Test Center、PAVELINK.CANoe agent及通道测试CANoe工程。

PAVELINK.Test Center的工作内容如下：

• 用户及权限管理

• 操作日志及文件管理

• 项目及样件管理

• 测试任务、报告及数据管理

• 集成服务器调用功能，在提供接口的基础上进行封装，通过给定的原始基线，目标基线实现任务创建，任务下发，任

务状态监测等功能

PAVELINK.CANoe agent的工作内容如下：

• TestCenter和CANoe工程连接桥梁，实现控制测试工程的运行/停止、测试结果反馈、版本回退等功能

• 加密数据解析

• 调度UE仿真和UI监控

1. 通过发送adb指令对安卓车机进行程控，获取图片等信息，并通过CANoe软件调用OpenCV库函数，实现对界面字符的处理。该方法成本更低，但需要开发方提供API接口。

2. 通过程控机械臂模拟屏幕触控，可支持点击、长按及滑动等，并通过摄像头进行屏幕信息采集及解析，可支持获取图

片信息等功能。适合用于无法提供座舱域控制器调用接口的情况。

CANoe工程的工作内容如下：

• 针对测试提供环境配置、元素创建、测试监控、用例管理等功能

• 用于测试脚本开发及调试

• 针对不支持版本回退的OTA系统，可后台获取基线版本，通过OBD刷写的方式在测试过程中实现版本回退

• 针对OTA Master部件级测试，可仿真OTA Slave节点，用于与虚拟总线进行数据交互，实现逆向测试

系统级测试硬件架构

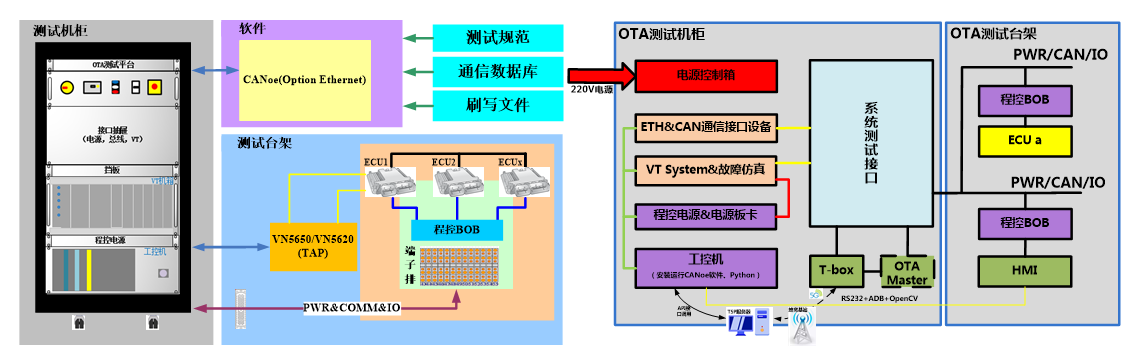

系统级测试硬件架构如下图所示，包括测试机柜和测试台架。

系统级测试系统包含的测试设备及功能如下：

• 电源控制箱

用于控制测试系统的整体供电，可以控制电源的通断，同时具备短路保护和紧急制动功能。

• CAN/CAN FD/LIN/FlexRay/Ethernet通信接口设备

用于CAN/CAN FD/LIN/FlexRay/Ethernet总线报文仿真与采集

• VT System

用于模拟信号&数字信号的仿真与采集

• 电源板卡

用于电源回路仿真和电流采集

• 屏蔽仪/屏蔽箱

用于无线信号异常状况模拟

• BOB

用于实现对CAN/CAN FD/LIN/Flexray/Ethernet故障注入

用于控制台架上ECU的通断。

实车级测试硬件架构

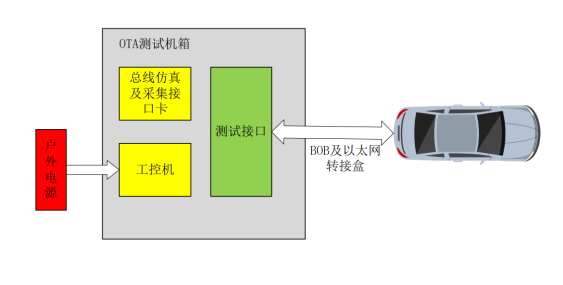

实车级测试硬件架构如下图所示，包括户外电源（可选）及测试机箱。

实车级测试系统包含的测试设备及功能如下：

• 户外电源

为测试系统提供额外供电电源

• CAN/CAN FD/LIN/FlexRay/Ethernet通信接口设备

用于CAN/CAN FD/LIN/FlexRay/Ethernet总线报文仿真与采集

• 以太网转接盒

在不破坏原车线束的情况下采集以太网信号

测试服务范围

测试服务范围包括测试规范开发、测试脚本开发及测试实施。

测试规范开发包含的内容如下：

• OTA系统级测试规范开发

依据OTA系统级需求规范，开发测试规范。

• OTA实车级测试规范开发

依据OTA实车级需求规范，开发测试规范。

• OTA压力测试规范开发

依据OTA需求规范，开发测试规范。

测试脚本开发包含的内容如下：

• OTA系统级测试脚本开发与调试

根据OTA系统级测试规范，开发测试脚本，并完成调试验证

• OTA压力测试工程开发与调试

根据OTA压力测试规范，完成调试验证

测试实施包含的内容如下：

• OTA全功能测试测试服务

• OTA问题点复测测试服务
