1. 方案概述：SDV时代的架构“预见”能力

在软件定义汽车（SDV）与中央计算+区域架构（Zonal Architecture）的转型浪潮中，汽车系统的复杂度呈指数级上升。工程师们面临着一个核心挑战：如何在地基尚未打好之前，就确信摩天大楼不会倒塌？

传统的验证模式依赖于后期的实车或台架测试，一旦发现时序冲突或资源瓶颈，修改成本极其高昂。

RTaW-Pegase 是一款源自法国公司 RTaW (RealTime-at-Work) 的专业级系统级实时性建模与分析工具。RTaW 公司由 INRIA（法国国家数字科学与技术及其应用研究所）的资深研究员创立，其核心产品 RTaW-Pegase 通过“数学分析与仿真并重”的方法，支持在设计阶段（Design Phase）对整车架构进行最坏情况（Worst-Case）分析。

北汇信息 作为 RTaW 在中国的战略合作伙伴，致力于帮助 OEM 和 Tier 1 在系统集成之前，利用 RTaW-Pegase 提前识别通信瓶颈、优化资源分配，实现真正的“验证左移”。

2. 为什么需要 RTaW-Pegase？

在面对复杂的以太网/TSN、CAN-FD 混合网络及多核处理器调度时，RTaW 解决了以下关键工程痛点：

• 架构对比难：在项目初期，面对分布式 vs 集中式、不同的 ECU 划分方案，缺乏量化数据支持决策。

• 隐藏风险多：偶发性的通信延迟和任务抢占冲突，在实车测试中难以复现，但在理论最坏情况下可能致命。

• TSN配置繁：TSN 网络参数（如 GCL 门控列表）极其复杂，人脑无法计算最优解，需要工具辅助设计与验证。

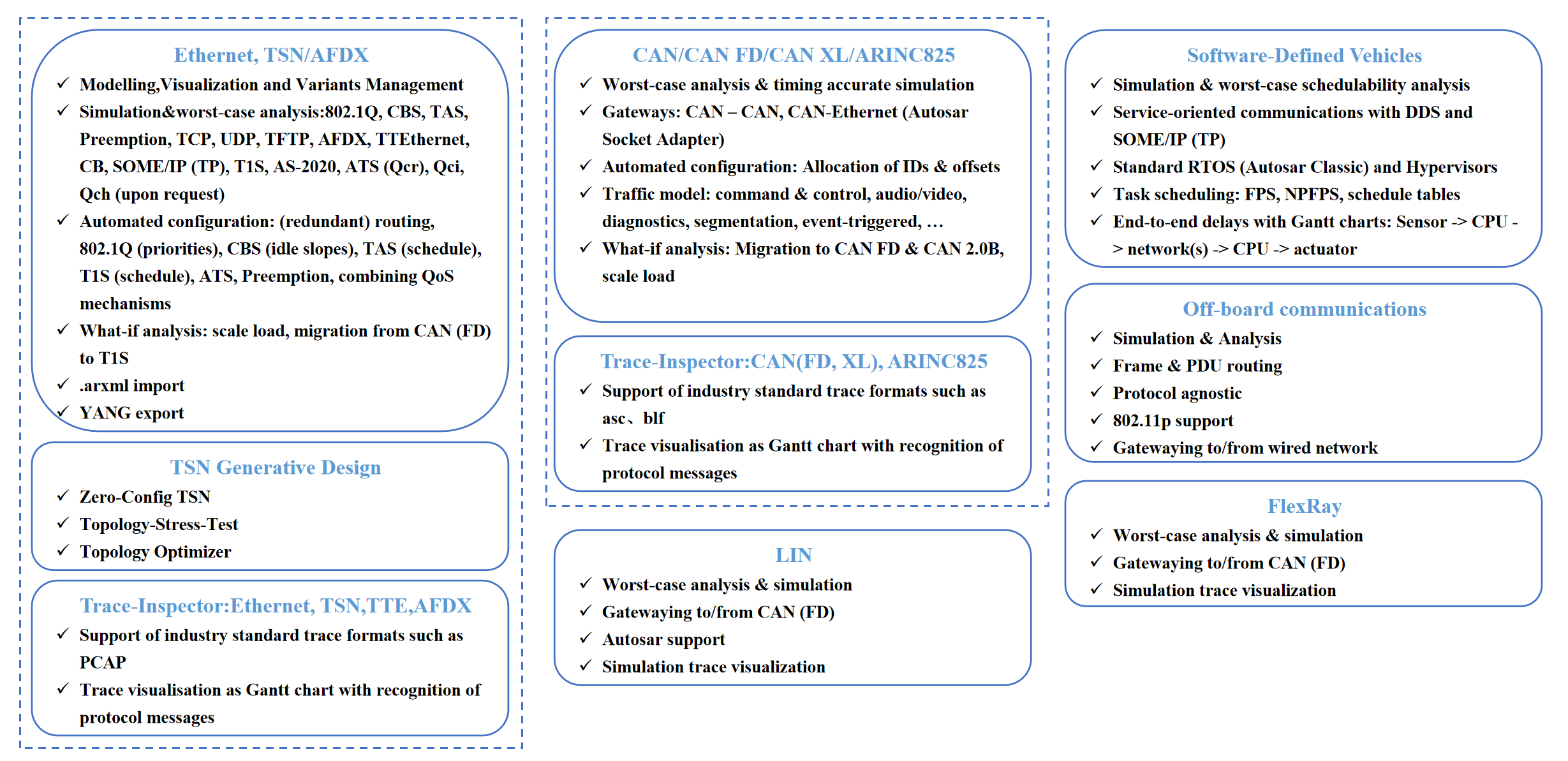

3. RTaW-Pegase 功能模块介绍

RTaW-Pegase 采用基于模块的license授权方式，客户可以根据需要选择合适功能模块。

3.1 以太网与 TSN 模块 (Ethernet, TSN/AFDX)

该模块是 RTaW-Pegase 的核心，支持高度复杂的车载以太网设计。

• 协议深度支持：涵盖 802.1Qav (CBS), 802.1Qbv (TAS), 802.1Qbu (Preemption), 802.1CB (FRER), ATS, SOME/IP (TP) 等。

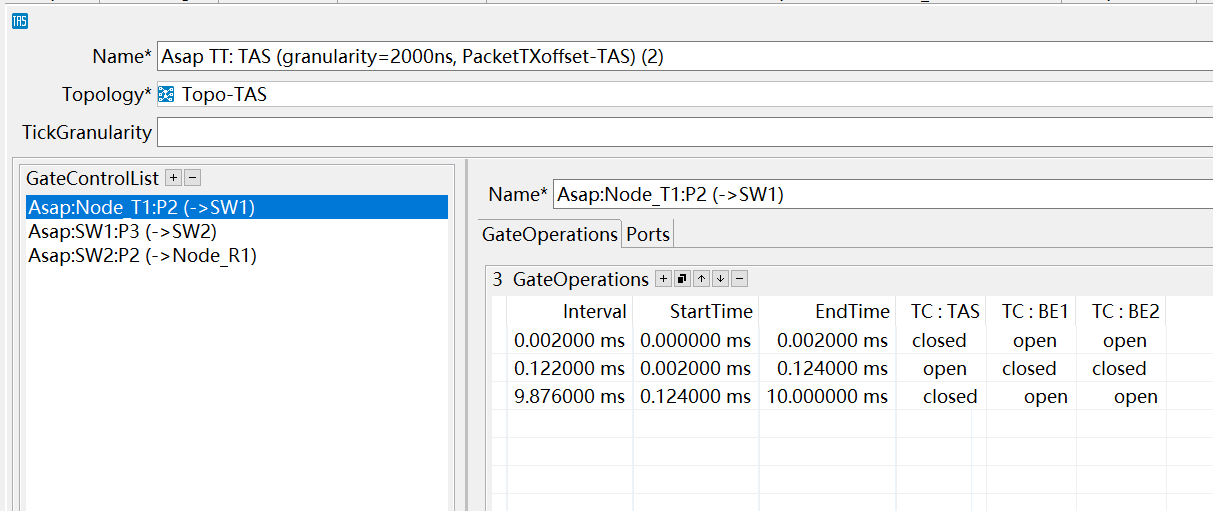

• 自动化配置：支持冗余路由配置、802.1Q 优先级分配、CBS 闲置斜率（Idle Slopes）计算以及 TAS 调度表（GCL）的自动生成。

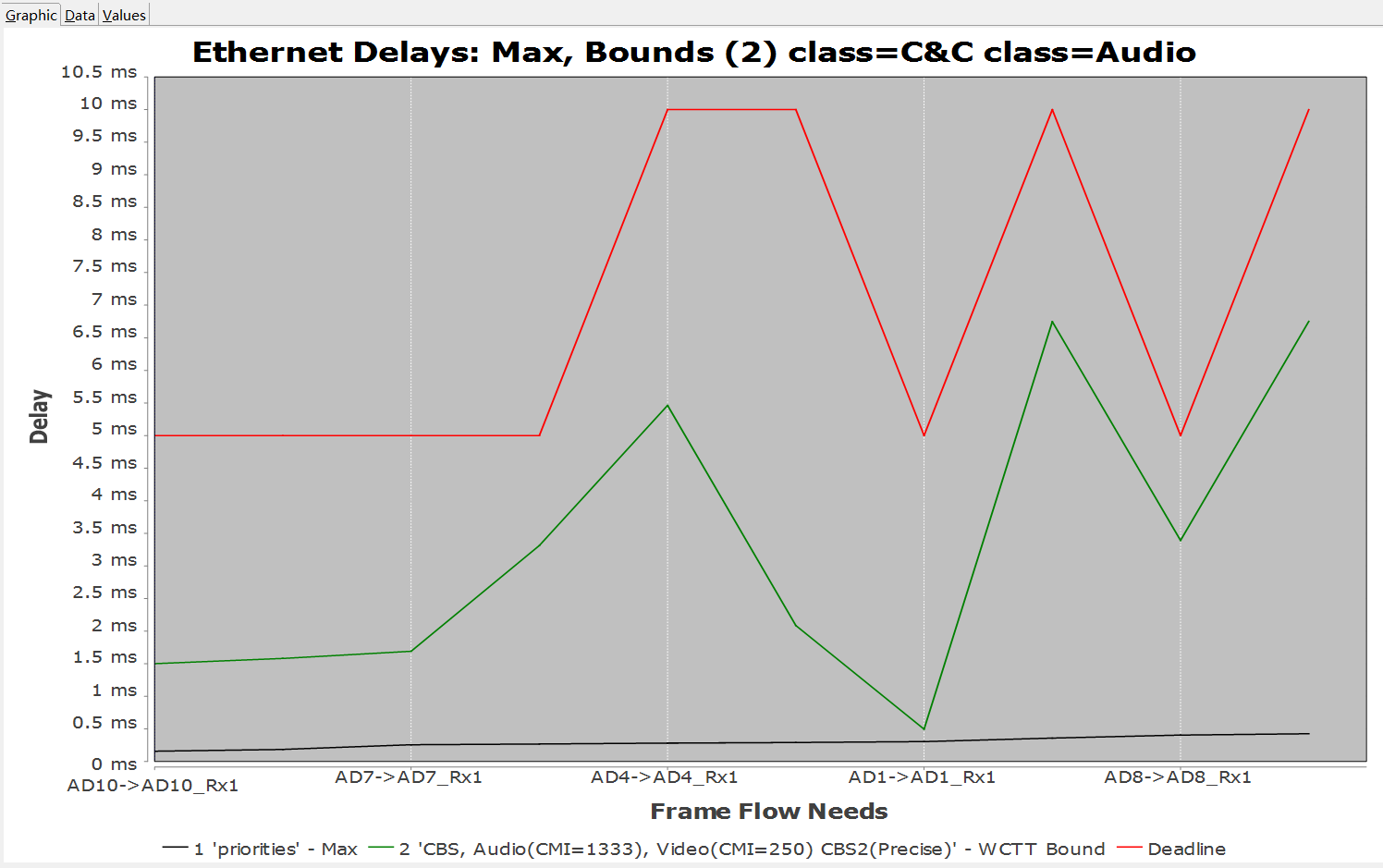

• 仿真与最坏情况分析：提供微秒级的时序精确仿真，计算 WCTT（最坏情况传输时间）和带宽利用率。

3.2 TSN 生成式设计模块 (TSN Generative Design)

该模块需要与3.1以太网模块一起使用。

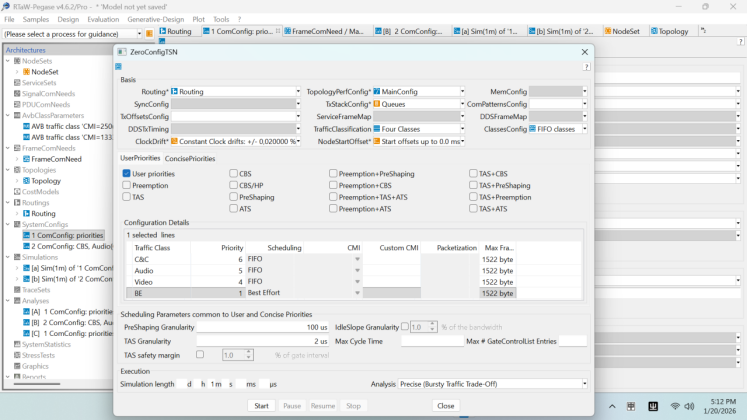

• Zero-Config TSN：自动选择合适的 TSN 协议组合并生成最优参数，实现“零配置”设计。

• 拓扑优化器 (Topology Optimizer)：根据通信负载和成本约束，自动优化交换机位置和连接关系。

• 拓扑压力测试 (Topology-Stress-Test)：基于成本的可扩展性分析，探索架构的性能极限。

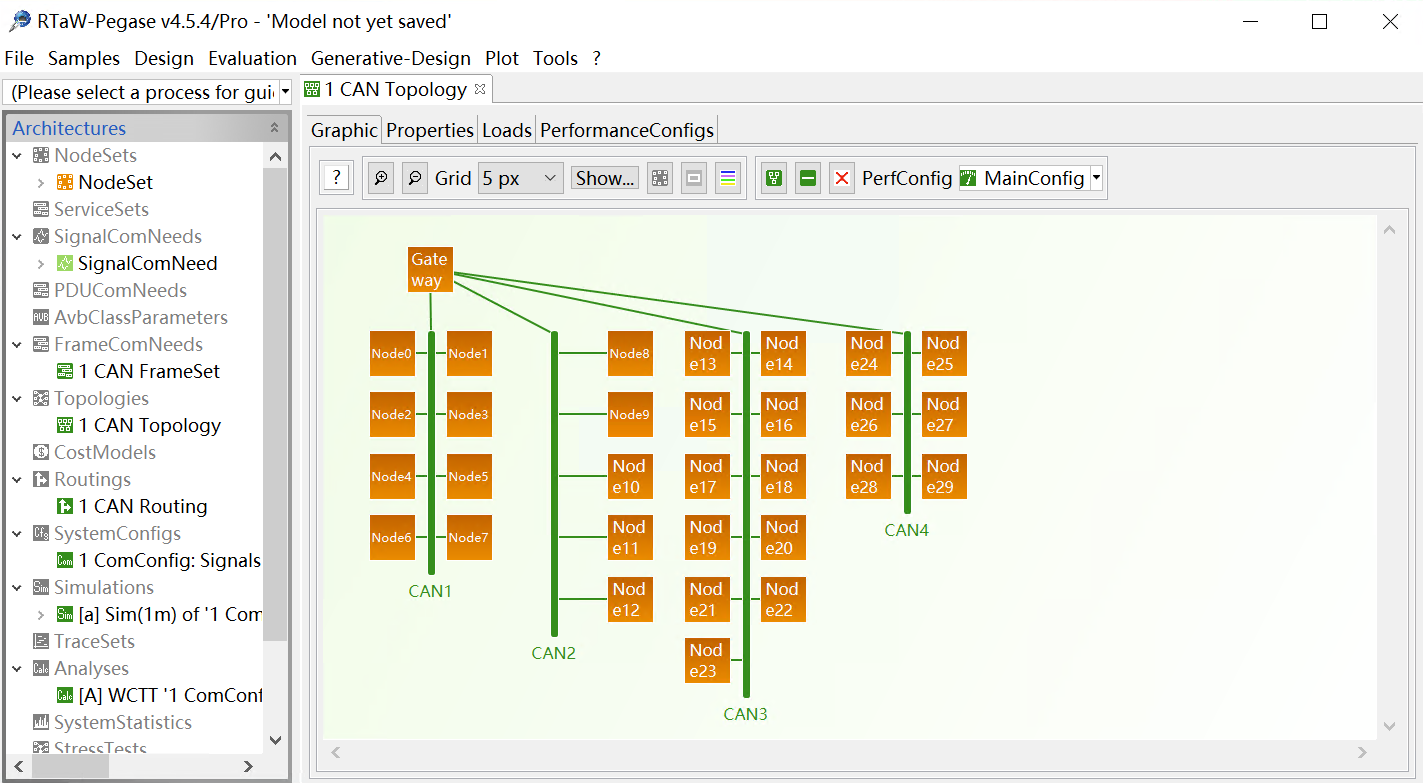

3.3 CAN总线模块 (CAN/CAN FD/CAN XL)

支持CAN总线仿真。

• CAN/CAN FD/CAN XL：支持最坏情况响应时间分析、自动化 ID 分配与偏移（Offsets）配置；支持从 CAN 到 CAN FD 的迁移影响分析。

• 网关模拟 (Gatewaying)：支持 CAN-CAN, CAN-Ethernet (Autosar Socket Adapter), LIN-CAN 以及 FlexRay-CAN 的路由转发仿真。（软件需包含对应总线类型的模块，如ETH、LIN、Flexray）

• 通信矩阵导入：兼容 DBC、ARXML 以及 Excel/CSV 等标准工业格式。

3.4 LIN总线模块

支持LIN总线仿真，选择后可支持LIN的路由仿真。

3.5 FlexRay总线模块

支持FlexRay仿真，选择后可支持FlexRay的路由仿真。

3.6 软件定义汽车模块 (SDV & Software Defined Network)

针对 SOA 架构下的车载操作系统和中间件进行深度分析。

• 面向服务的通信：支持 DDS 和 SOME/IP (TP) 的建模分析。

• 任务调度分析：支持 Autosar Classic RTOS 及 Hypervisor 下的任务调度（FPS, NPFPS, 调度表）；分析 CPU 任务激活模式对网络延迟的影响。

• 全链路端到端时序：实现从 “传感器 -> 发送端 CPU -> 交换机/总线 -> 接收端 CPU -> 执行器” 的全路径甘特图可视化。

3.7 ETH Trace模块

ETH Trace模块需要与3.1以太网模块一起使用。支持基于PCAP文件逆向建模。

• 标准格式支持：支持 PCAP (Ethernet) 等实测报文导入。

• 偏差识别：自动对比 Trace 文件与协议规范的偏差（如报文大小、传输模式异常）。

• 可视化转换：将复杂的报文序列转化为直观的甘特图，提取实际性能指标。

3.8 CAN Trace模块

CAN Trace模块需要与3.3传统总线模块一起使用。支持基于BLF等文件逆向建模。

• 标准格式支持：支持ASC/BLF (CAN) 等实测报文导入。

3.9 无线通信模块 (Off-board Communications)

• V2X 支持：支持 802.11p 协议仿真。

• 异构网关：支持无线网络与车载有线网络之间的 PDU 路由与网关时延分析。

4. 核心功能与技术特点

RTaW 通过对软件任务（Software Tasks）、通信行为（Traffic）及硬件资源（Hardware Resources）的统一建模，提供全链路的时序分析能力,支持CAN、CANFD、Ethernet、TSN等协议。

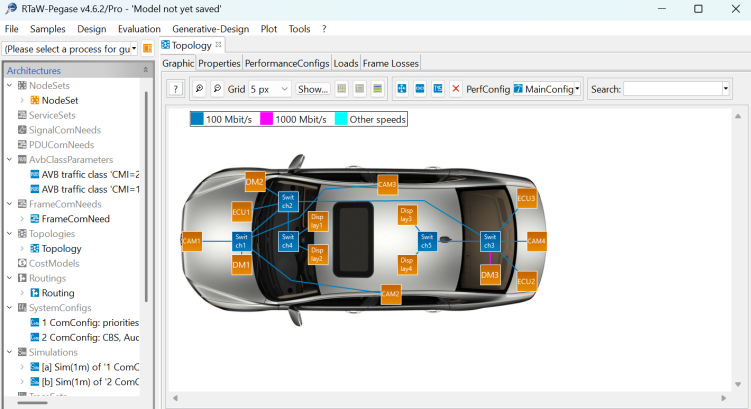

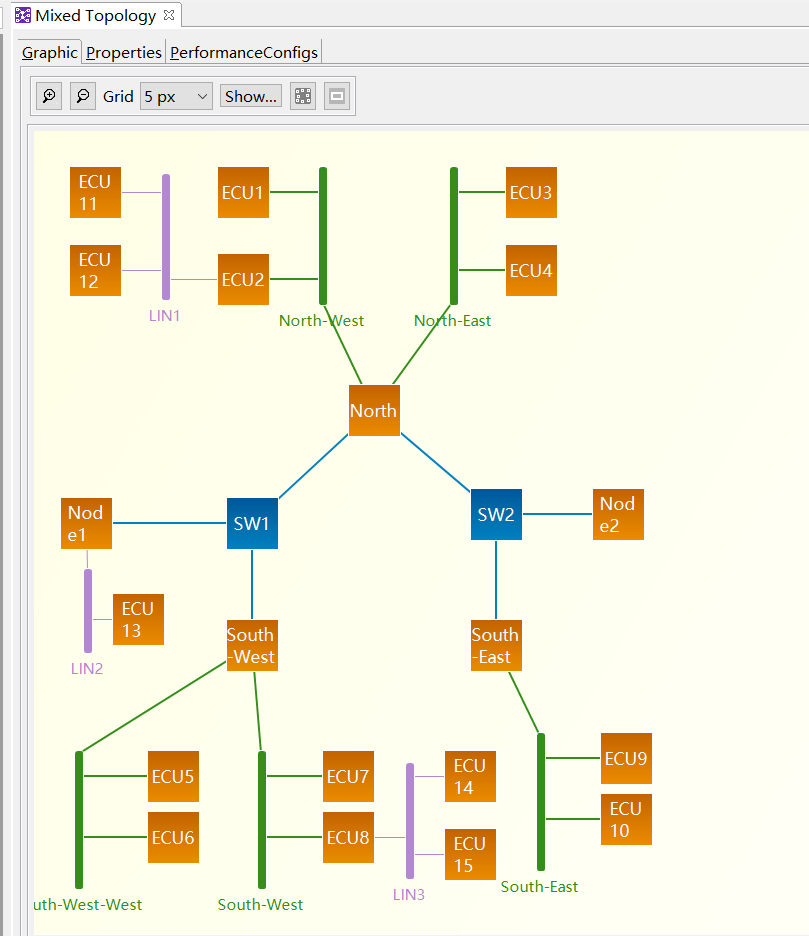

4.1 系统级拓扑与时序建模 (System Topology Modeling)

不仅仅是画图，而是建立具有“物理属性”的数字孪生模型。

• 支持对 ECU、网关、交换机、传感器/执行器进行建模。

• 定义硬件的处理能力、链路带宽及各组件之间的时序依赖关系。

• 价值：将复杂的整车连接关系转化为可计算的数学模型。

4.2 端到端数据流配置 (End-to-End Data Flow)

精准描述业务数据在网络中的“旅程”。

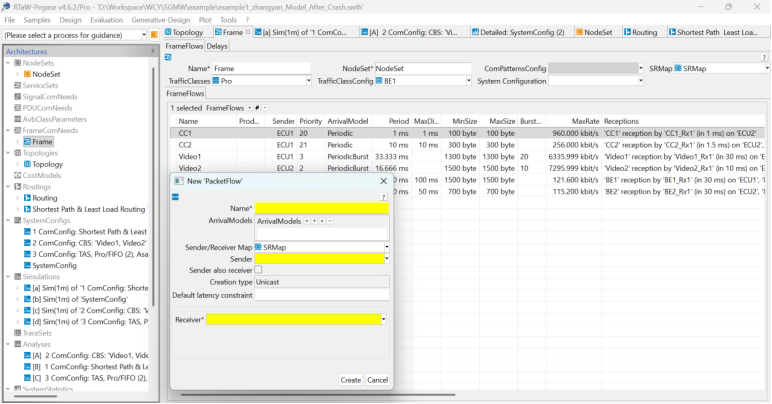

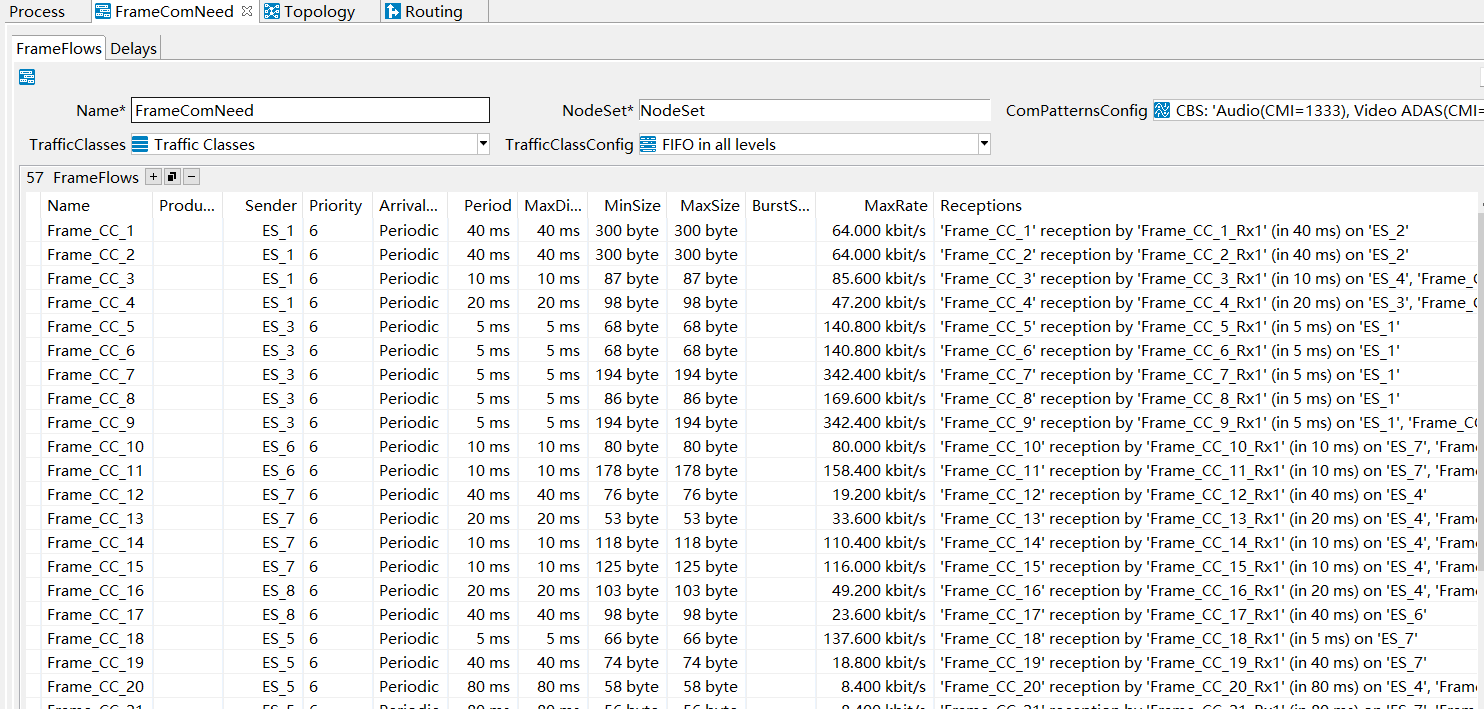

• 配置关键流量参数：数据大小、负载特征（周期/突发）、产生周期等。

• 价值：在统一框架下，分析不同业务（如 ADAS 摄像头数据 vs 车控指令）对带宽和延迟的竞争关系。

4.3 任务调度与执行时间分析 (Task Scheduling )

深入 ECU 内部的微观分析。

• 研究不同任务划分、调度策略（如固定优先级、动态优先级）对系统行为的影响。

• 分析 WCTT (Worst-Case Traversal Time)假设下的任务响应时间。

• 价值：辅助软件架构设计，优化 CPU 负载均衡与任务优先级设置。

4.4 架构方案对比与设计空间探索 (Design Space Exploration)

支持What-if Analysis的快速推演。

• 一键对比不同系统架构方案（如不同的网关位置、不同的以太网骨干网拓扑）。

• 价值：为架构师提供“数据支撑的决策依据”，避免凭经验拍脑袋。

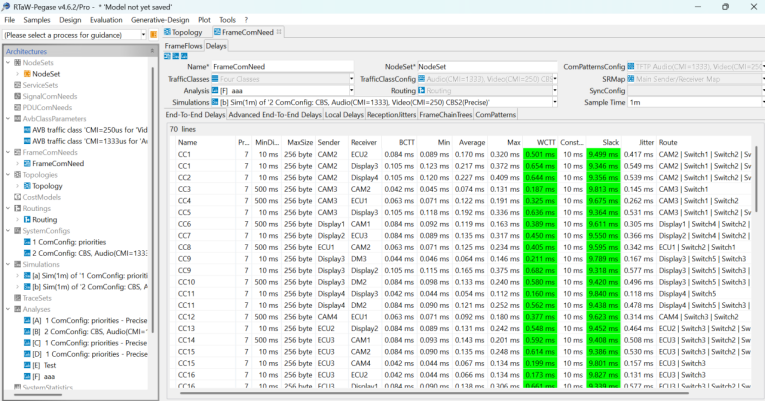

4.5 端到端时序可视化 (Timeline Visualization)

让数据流的传输过程“清晰可见”。

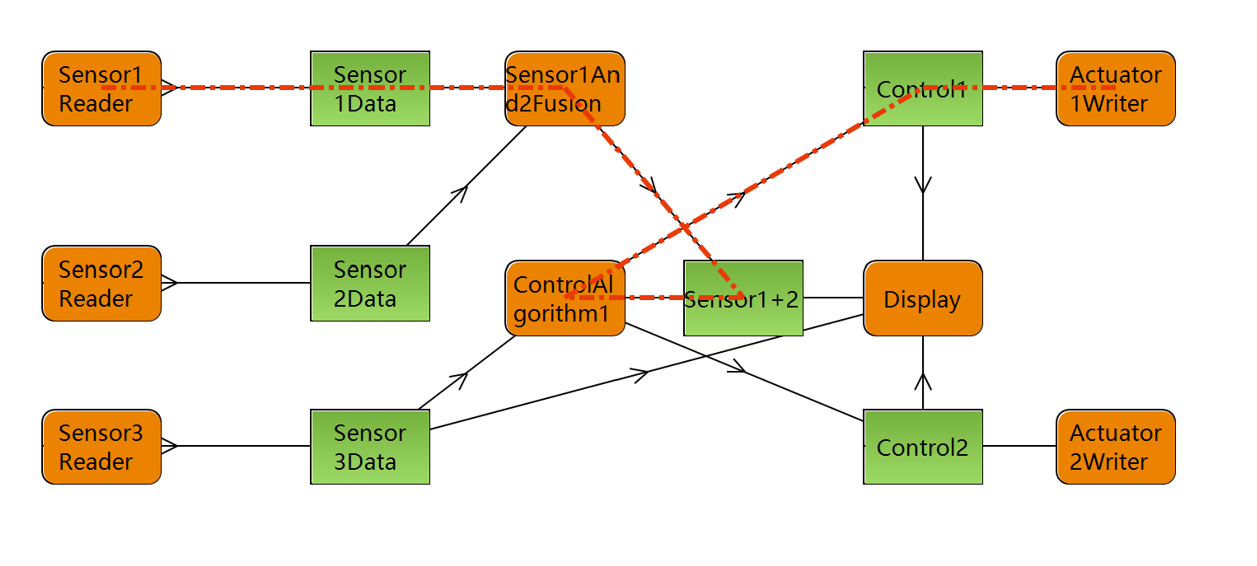

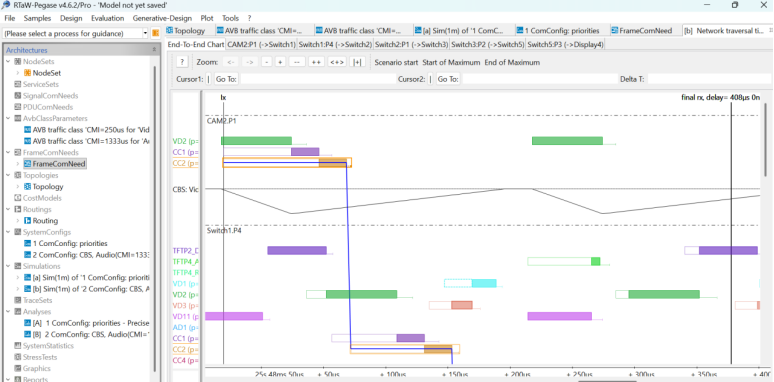

• 以甘特图（Gantt Chart）形式，展示数据流在 ECU 处理、交换机转发、链路传输的全过程。

• 直观呈现排队延迟、整形延迟及传输冲突点。

• 价值：帮助工程人员快速定位造成网络拥塞的“罪魁祸首”。

5. 典型应用场景 (Typical Use Cases)

结合北汇信息的工程实践，RTaW-Pegase典型应用场景如下：

场景一：架构设计初期的方案选型

痛点：在车型研发早期，需要确定是将功能集中在域控制器，还是分布在区域控制器？以太网带宽是选 100M 还是 1G？

RTaW 解决方案：建立多种候选架构模型，导入预估的流量矩阵，对比各方案的负载率与端到端延迟，选择性价比最优解。

场景二：TSN 网络设计与参数配置

痛点：TSN 协议（如 802.1Qbv）的调度表设计极其复杂，手动配置极易出错。

RTaW 解决方案：自动计算满足时序要求的 TSN 调度配置（Schedule），并验证其在网络高负载下的确定性表现，确保关键控制流“零丢包、低抖动”。

场景三：性能瓶颈分析与优化

痛点：实车测试发现某功能响应慢，但无法定位是网络拥堵还是 ECU 处理慢。

RTaW 解决方案：通过全链路时序分析，定位延迟。例如，发现延迟主要源于网关的路由转发排队，从而针对性地优化路由策略或提升网关性能。

6. 总结

RTaW 不仅仅是一个仿真工具，它是汽车电子电气架构师的“计算器”与“显微镜”。通过与北汇信息的 TSN Coresolution工具链配合使用，我们为客户提供了从虚拟设计仿真到物理实车验证的完整闭环解决方案。
