OBC是为汽车动力电池充电的电力电子装置，即车载充电机（On-board Charger,简称OBC），其功能和性能直接影响整车的充电效率和安全性。OBC通过连接交流充电桩给新能源汽车动力电池进行充电，保证车辆正常行驶。同时车载充电机提供相应的保护功能，包括过压、欠压、过流等多种保护措施，当充电系统出现异常会及时切断供电。

在HiL测试环境中，可以在不依赖于真实车辆的情况下，为OBC提供所需要的高压电源信号，IO信号，通讯信号，实现OBC功能逻辑、充电效率、故障诊断的测试，同时进行极限工况、故障工况等实车测试中极难实现的测试，从而确保OBC功能的实现。此外在HiL测试环境中，可以通过并行测试、7*14小时无人值守测试，有效缩短研发测试周期。

一、方案组成：

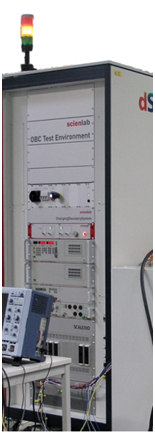

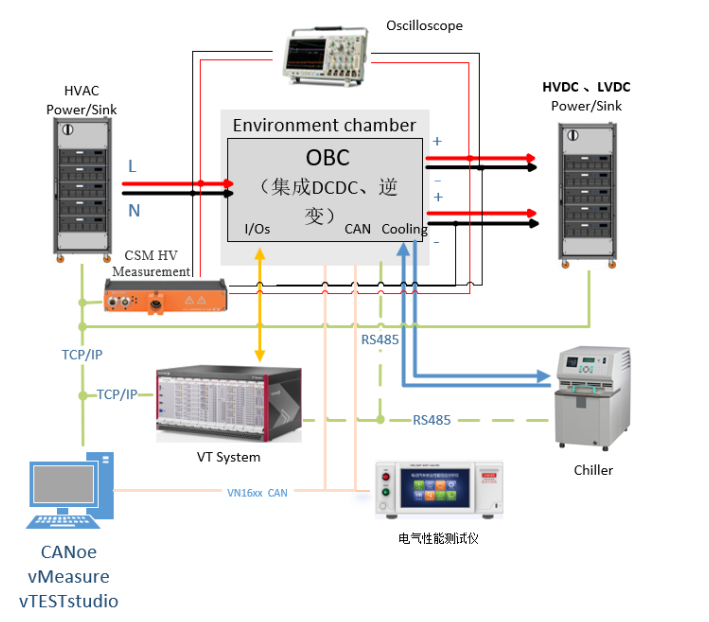

北汇信息提供的OBC HiL测试系统软件部分主要包含CANoe、vTESTstudio，vMeasure、CANoe作为整个测试系统的控制、执行软件，实现OBC控制器的自动化的闭环测试。vTESTstudio实现测试用例编写和自动化测试。vMeasure实现电压电流及功率的采集和计算。

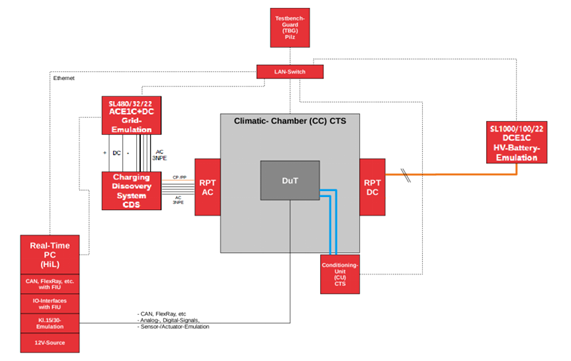

硬件部分主要包含：双向交流电源、双向高压直流电源，双向低压直流电源、通用IO板卡、总线通讯板卡、故障注入板卡、CSM数采模块、水冷机、环境仓、示波器、电气性能测试仪等：

• VT板卡：提供OBC所需要的IO输入信号，采集OBC的IO输出信号；

• 总线通讯板卡：提供OBC所需要的CAN/CANFD通道；

• 故障注入板卡：提供OBC相应IO通道的故障模拟，包含短路、断路、短电、短地、线间短路等；

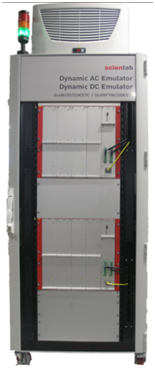

• 双向交流电源：提供OBC所需要的交流电源输入；

• 双向高压直流电源，双向低压直流电源：提供OBC所需要的高压直流输入和吸收OBC输出的直流电；

• CSM数采模块：采集OBC的电压电流，并计算功率；

• 示波器：采集OBC输入和输出电流的瞬态变化情况；

• 水冷机：提供OBC所需要的冷却散热；

• 环境仓：给OBC提供不同的外部温湿度情况；

• 电气性能测试仪：用于OBC的低压电气性能测试；

二、国标、行业标准：

GB/T 18487.1-2015 《电动汽车传导充电系统 第1部分：通用要求》

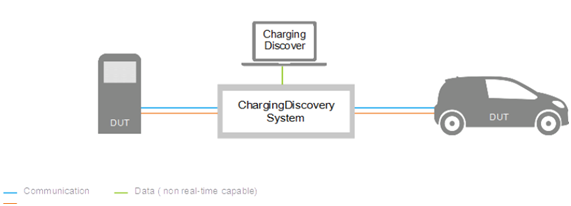

GB/T 34657.2-2017 《电动汽车传导充电互操作性测试规范 第2部分：车辆》

GB/T 28046.2-2019《道路车辆—电气及电子设备的环境条件和试验—第2部分：电气负荷》

GB/T 40432-2021 《电动汽车用传导式车载充电机》

GB/T 24347-2021 《电动汽车DCDC变换器》

GB/T 18487.1-2023 《电动汽车传导充电系统 第1部分：通用要求》

GB/T 34657.2-2025 《电动汽车传导充电互操作性测试规范 第2部分：车辆》

三、典型测试场景：

1. OBC典型测试场景：

• OBC 单独充电功能测试

• DCDC 单独功能测试

• OBC 充电、DCDC 综合功能测试

• OBC 单独放电功能测试

• OBC 环境测试

• OBC CAN 网络功能测试

• OBC 诊断功能测试

• OBC充电特性试验方法

• OBC充电保护功能试验

• OBC逆变特性

• 环境适应性试验

四、方案特点：

北汇信息提供的OBC HiL测试系统

• 支持功能测试、故障诊断等测试，可扩展网络测试、诊断刷写测试

• 可以模拟极端工况以及电气故障

• 模块化的VT板卡，易于扩展、复用

• CANoe丰富的软硬件接口，支持集成第三方软硬件

• 基于北汇信息丰富的测试系统搭建和服务经验，提供真正交钥匙系统
