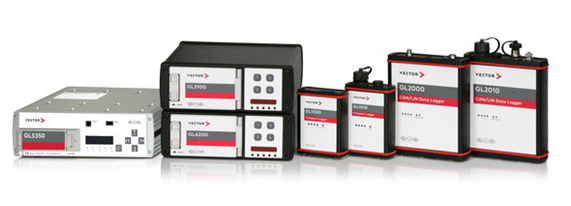

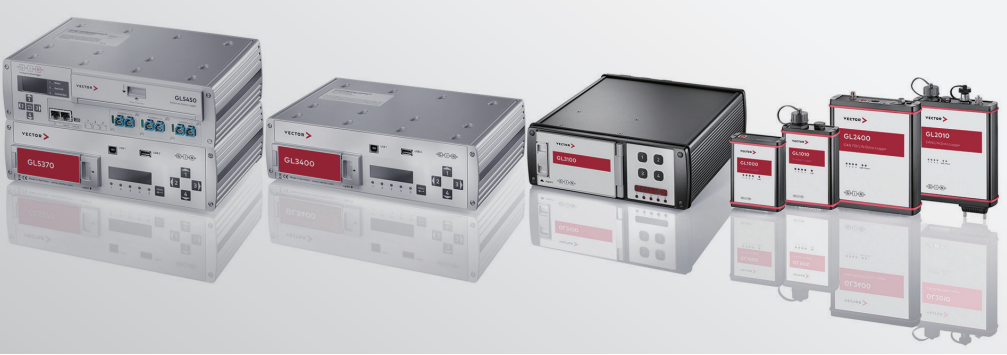

车载总线数据记录仪GL

Vector的GL系列数据记录仪被广泛应用于路试或台架测试,是用来记录CAN、LIN、FlexRay及MOST等总线系统的通讯数据的,同时也会记录测试的模拟量和数字量数据。通过诊断和CCP/XCP,ECU内部数据也可以被请求和记录。

  • 专业灵活的独立数据记录工具,可应对各类车辆测试场景(三高/故障排查/主观性能评价/……),无需测试人员值守

  • 极短的上电启动记录时间

  • 具有自动休眠功能,并且支持基于CAN/LIN/硬线/绝对时钟的休眠唤醒

  • 灵活多样的触发/过滤条件设置

  • 支持基于CAN总线的UDS和KWP2000诊断数据记录,记录仪可在指定时间自动发送诊断请求报文

  • 支持基于CCP/XCP标定协议的ECU内部信号记录,记录仪可自动发送DAQ/Polling指令

  • 原始记录数据可导出并转化为各类常用数据分析格式,从而在CANoe/CANalyzer/CANape/vSignalyzer/MATLAB/Excel中进行离线数据回放分析

  • 简单易用的图形化配置工具

  • 具有可编程功能,可以实现更为灵活多样的功能(触发/过滤条件/网关功能/LED/蜂鸣器/在线数据分类统计/……)

  • 满足IP65等级的设备型号(GL1010/GL2010)可供选配

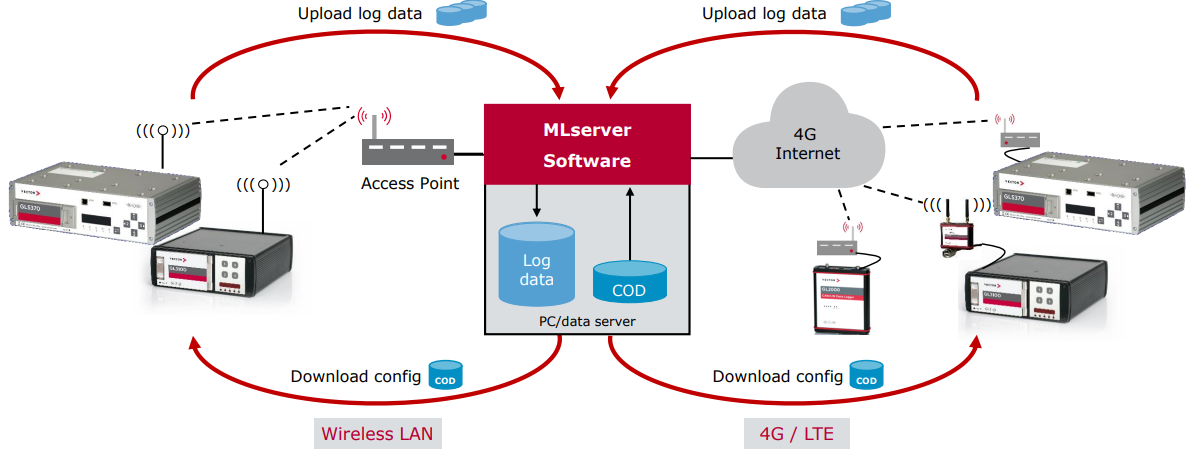

  • 可选配各类功能扩展硬件模块支持远程数据传输,通过Log Server实现

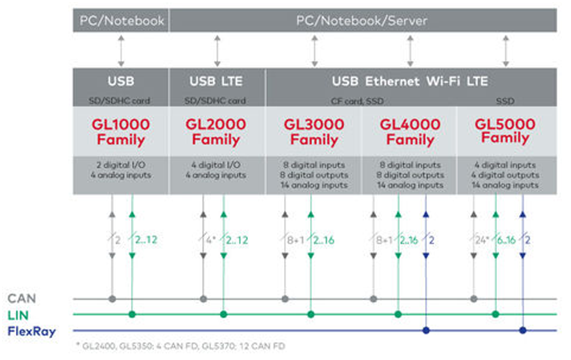

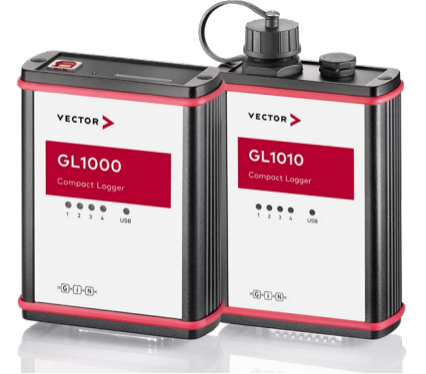

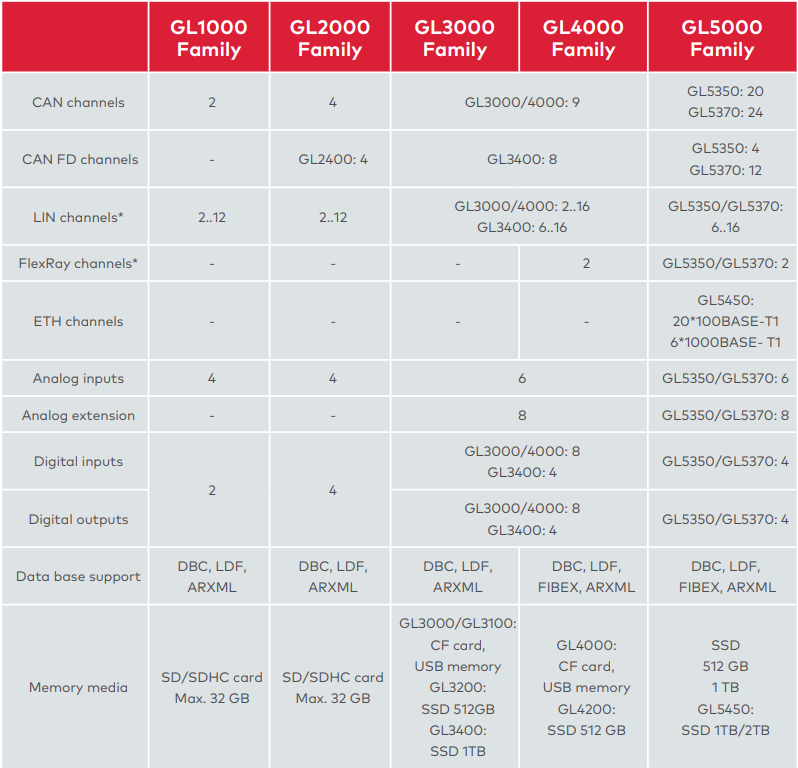

  • GL1000支持2路CAN和2路LIN和I/Os,存储容量最大为32G Byte

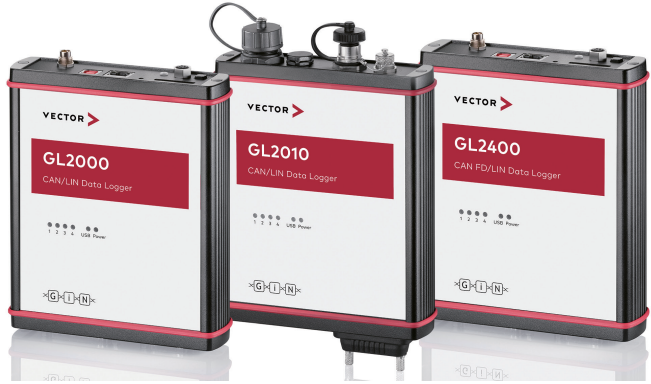

  • GL2000支持4路CAN和2路LIN和I/Os,存储容量最大为32G Byte

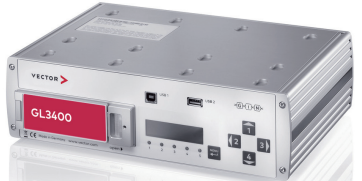

  • GL3000支持9路CAN和2路LIN和I/Os,存储容量最大为512G Byte

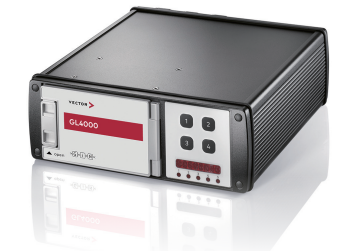

  • GL4000支持9路CAN和2路LIN和2路FlexRay和I/Os,存储容量最大为512G Byte

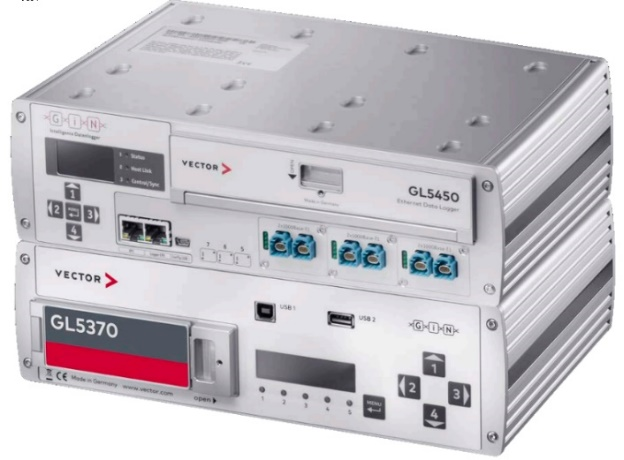

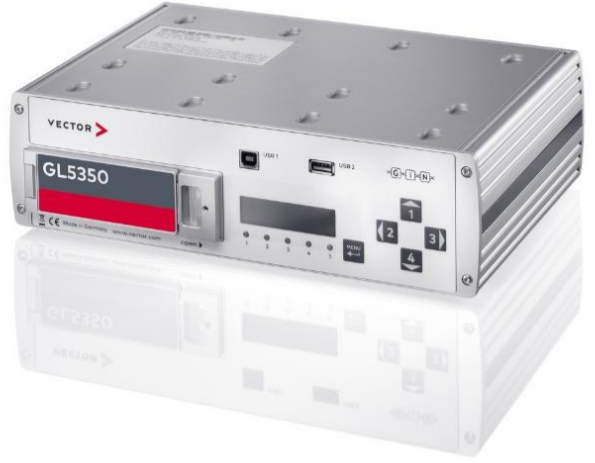

  • GL5000最多可支持24路CAN(包含12路CAN FD)6路LIN和2路FlexRay和I/Os,存储容量最大为512G Byte
