总线网络开发和测试工具CANoe

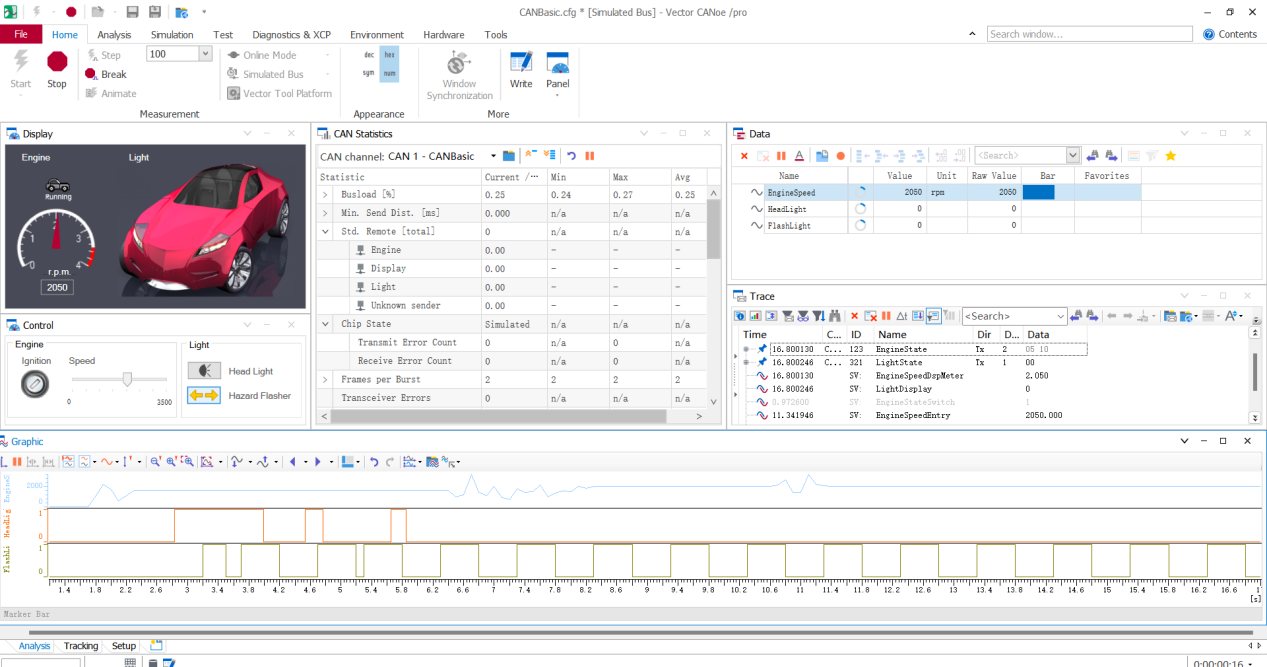

CANoe – 专业的系统级总线网络开发和测试工具

CANoe是分布式网络/总线系统、ECU和软件系统开发、测试、诊断和分析的专业工具，支持从需求仿真分析到系统测试验证全过程，包括仿真、测试、诊断及分析等功能。CANoe已被全球OEM和供应商的系统设计师、开发工程师、和测试工程师广泛使用，集成化IDE的同时支持Python、C#、CAPL一体化开发，默认集成XIL API和FMI等行业标准API，满足各类软硬件的开放兼容。功能差异化版本满足从ECU开发到量产各阶段的差异化应用需求。

CANoe本身提供了面向特定应用的扩展功能，例如SOA、诊断、Security、ADAS以及支持私有协议免费定制扩展。

总线仿真与测试 - 系统性支持分析、仿真、测试、诊断和XCP，支持通过模型、函数、交互式等灵活实现总线仿真，满足从低俗LIN到10G-T1 Ethernet多通道、高同步、高性能仿真，集成AUTOSAR规范定义的E2E和Security仿真与测试函数。默认集成Ethernet、LIN和CAN FD一致性测试完成或部分代码，默认支持加密功能
硬件在环HIL - 默认集成I/O板卡VT System和VIO System满足系统I/O需求，高性能实时机可集成动力学和场景模型DYNA4满足系统闭环，高性能FPGA板卡满足电机/电驱等高频信号测试需求
模型在环MIL - 耦合工具自带免费MATLAB/Simulink插件，控制算法模型与CANoe无缝集成验证
软件在环SIL - 默认支持C、C++和Python软件算法测试，支持搭配VS或VSC调试，默认集成开源SIL Kit实现不同工具生成的虚拟ECU测试，支持加载vVIRTUALtarget生成的虚拟ECU

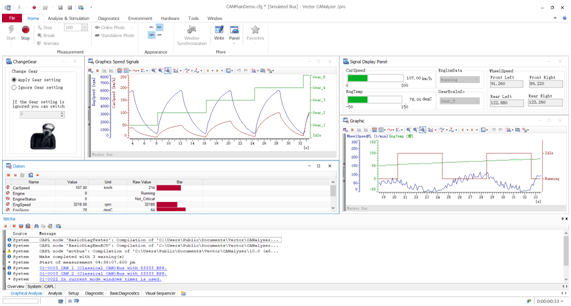

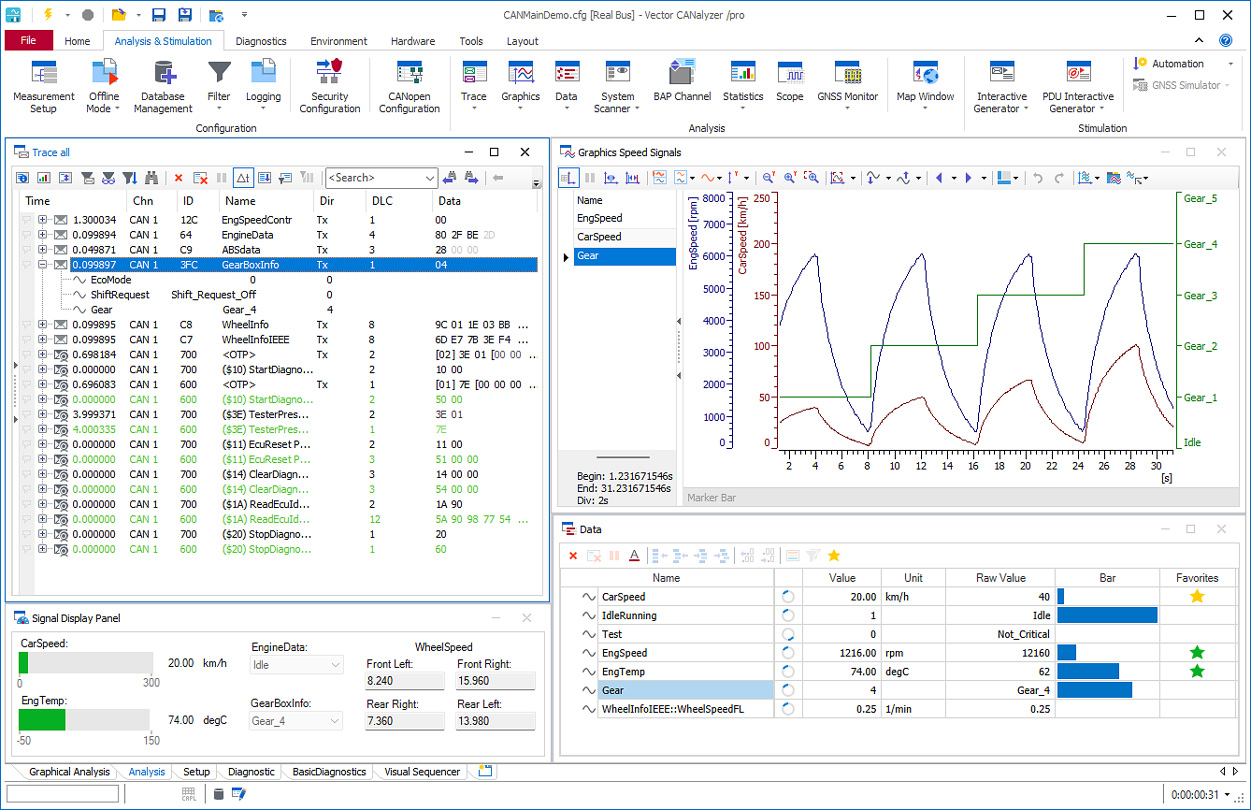

CANalyzer – 全面的网络分析工具

CANalyzer是CANoe的功能子集，支持多种总线网络以及高层协议，可以方便地同时监测多路总线通信，从而通过网络分析发现和解决故障。

支持总线网络CAN/CAN FD/CAN XL、LIN、Flexray、Ethernet、Car2x等
支持高层协议SAE J1939、SAE J1587、CANopen、TCP/IP、DoIP、SOME/IP等
支持安全通信在线解析，如SecOC、E2E、TLS/DTLS、MACSec、IPSec等
支持测量分析、记录回放、报文发送、图形面板等
支持外部程序如VB、C/C++、Python等通过COM接口控制CANalyzer

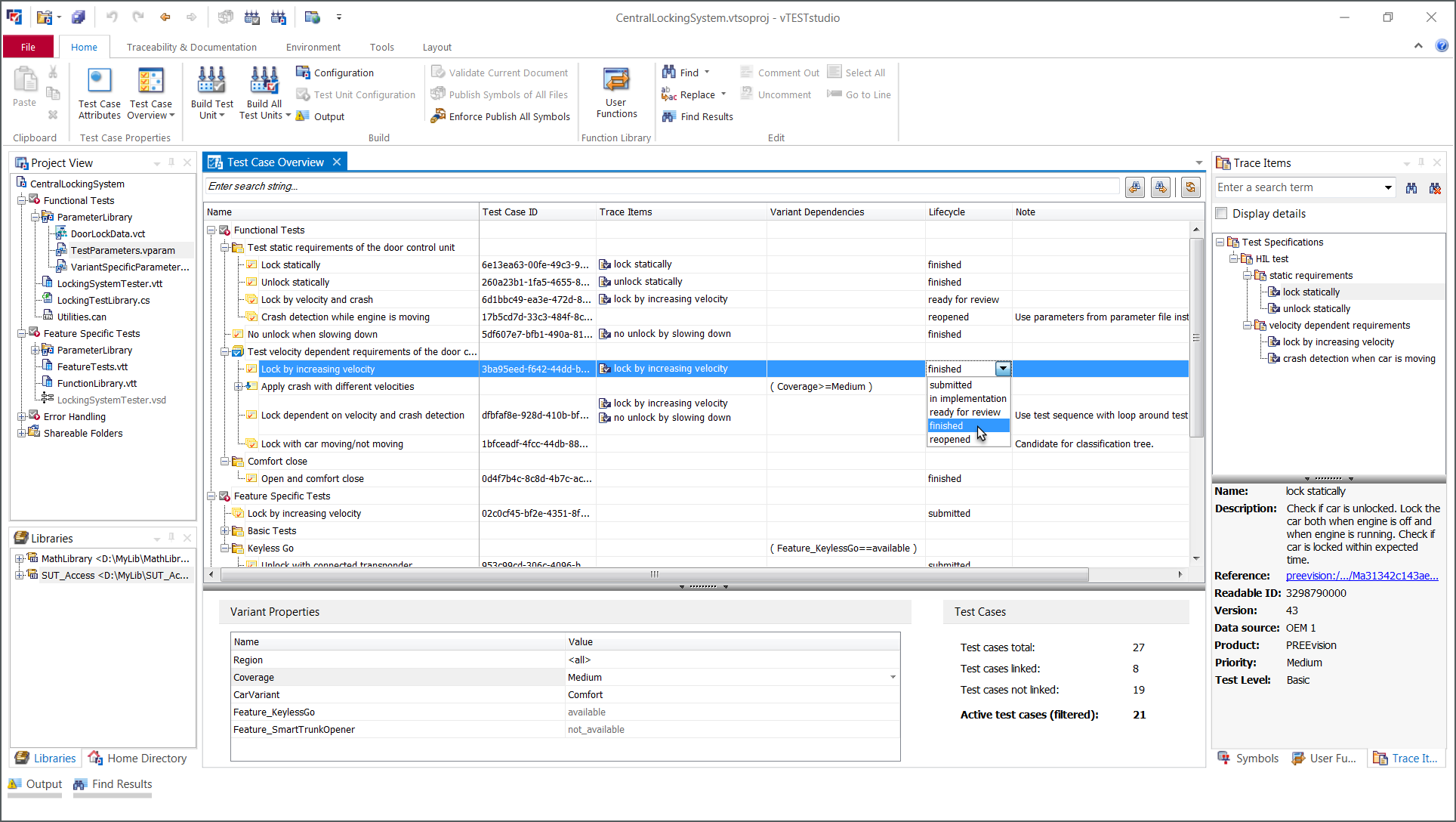

vTESTstudio-灵活的测试用例开发环境

vTESTstudio提供灵活高效的测试设计功能，包括编程、拖拽表格和测试模型等多种方式，满足各类嵌入式系统、网络和软件的自动化脚本开发。

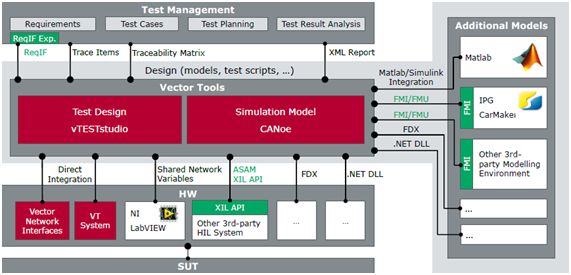

跨平台能力：支持基于Vector工具链的XIL平台以及不依赖于CANoe的第三方XIL平台
流程合规性：满足ISO 26262、ISO 21434、ISO、21448和ASPICE流程规范的测试能力
系统化测试：数据驱动测试、测试建模、分类树、模糊测试、并行测试、正交和穷举法
多样化编程：Python、C#和CAPL多种编程能力，支持封装调用，Python支持CAPL调用

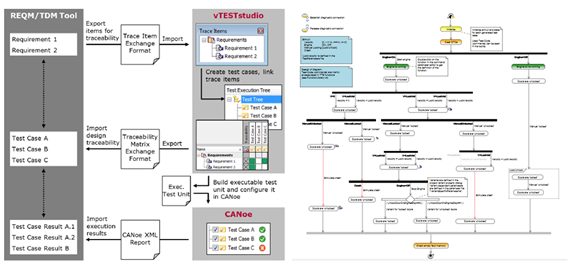

测试追溯性：无缝集成DOORs、Polarion ALM、PTC Integrity、CoderBeamer、Jama Connect、TestRail等需求管理与测试管理系统，开放文件接口支持用户系统匹配
可视化管理：用例属性支持自定义，测试覆盖度可视化，支持用例筛选触发执行
报告与分析：测试报告按需筛选分析，支持增加备注与评审，支持测试状态汇总，支持控制报告中增加信号曲线，支持二次开发获取报告中测试信息，支持导出PDF报告
