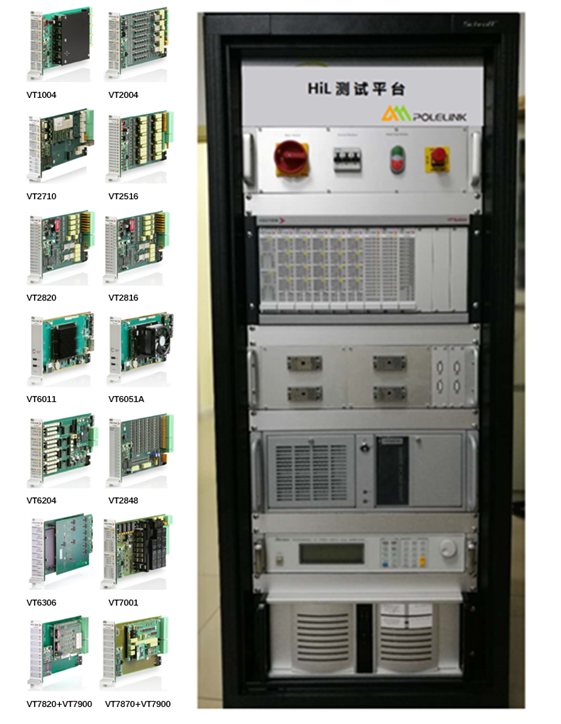

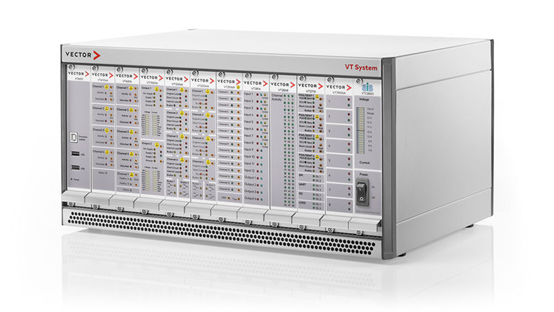

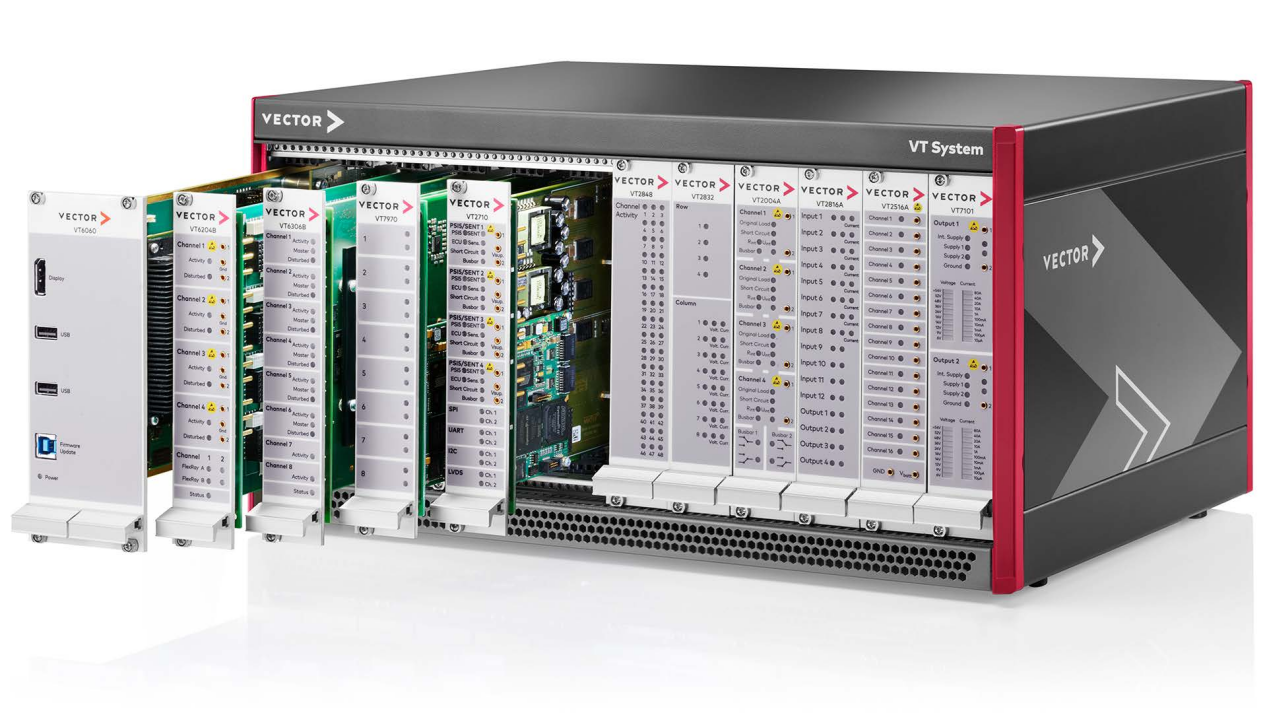

VT System –与CANoe无缝集成的HiL系统

为了全面测试电子控制单元（ECU），不仅需要将通信网络连接到测试系统，还需要将输入/输出（I/O）供电进行连接处理。VT System 即为 Vector 提供的模块化且可扩展的测试系统。可用于 ECU 功能测试、总线一致性测试、 UDS 诊断测试、环境耐久测试等各类自动化、手动测试验证场景。

• 高度模块化可级联的 I/O 板卡，集成 DAQ、信号调理、故障注入

• 配合 CANoe Option Scope 及硬件和 VH6501 满足总线一致性测试

• 无需额外 BOB 单元；提供用户自定义板卡及 FPGA 扩展开发

• 与 CANoe 无缝集成，支持 GUI 手动操作及变量自动控制

VT1004A/VT1104—负载与测量板卡

• 提供 4 路通道，可用于连接 ECU 的驱动电路，以检测 ECU 的输出行为

• 测量 ECU 的输出电压，对测量值进行预处理（如 RMS、平均值）

• 测量 ECU 输出 PWM 的信号参数（如频率、占空比、电平值）

• 通过内部电子负载模拟执行器

• 将 ECU 输出与负载通过继电器连接起来

• 通过继电器来产生诸如 ECU 输出与 GND 短路的电路故障

VT2808-通用电流测量板卡

• 支持三个测量量程（50mA/1A/16A）自动切换

• 支持同步电压测量

• 支持与外部基准或节点相关的测量（可切换）

• 支持使用外部电阻测量来测量电流

• 支持从A/D转换器的原始测量值计算瞬时值、最大值和最小值，并通过CANoe来访问这些值

VT2832-继电器矩阵板卡

• 4x8路固态继电器矩阵板卡，并有额外4路通道可以接入矩阵，适于耐久测试多路复用等

• 8列中每列均可测量电流及对GND电压，电压测量范围-60V…+60V，电流测量最高16A（10ms以内最高25A）

• 每个固态继电器均可设置高频PWM切换（0.02Hz…10kHz）或编码位流切换（4096Bit），用于仿真周期开关操作或弹跳触点仿真

VT6020/6060-实时处理器板卡

• VT6020使用英特尔Atom处理器，1.6GHz，16G内存，128G 固态硬盘，被动散热，4个PCIe Gen3x1接口，4个USB3.0，2 个1G/10G以太网接口

• VT6060使用英特尔Core i7处理器，2.7GHz，32G内存， 128G固态硬盘，主动散热，8个PCIe Gen3x1接口，4个USB3.0，2个1G/10G以太网接口

• PCIe Gen3x1接口连接总线接口卡实现数据交互1G/10G以太网连接上位机，也可独立运行

VT7001A/7101-电源板卡

• 主要用于为被测 ECU 提供电源输入，如 KL15、KL30，进行被测对象的电源回路仿真

• VT7001A内部可提供3~30V供电，连接外部电源可提供-40V~+40V供电

• VT7101内部可提供3~59V供电，连接外部电源可提供-60V~+60V供电，满足48V系统需求

• 单通道最高持续载流可达70A，双通道并联最高100A

• 100μA~100A共7个量程可自动切换，实现高精度电流测量

• 可通过继电器控制电源通断、短路和供电模式

• 电源状态与总线信号高度硬同步，状态数据同步传输到CANoe

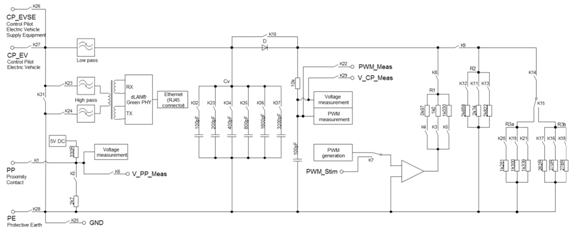

VT7970/VT7971-欧标充电通讯板卡

• 用于ISO15118/DIN7012欧标通讯仿真、分析和测试

• 可仿真EV及EVSE，可进行CP PWM测试

• 支持基于以太网的PLC通讯（配合VN或VT以太网接口卡）

• VT7970集成Devolo dLAN Green PHY模块，VT7971集成Vertexcom Green PHY模块

• 可对CP、PP等各类信号线实现故障注入

• 实现不同的电容仿真和电阻仿真

• 与其他板卡电气隔离

VTC8920B-VT系统供电板卡

• 支持2路200W的电源输出

• 支持主开关控制VT系统的开闭

• 12V直流电源的电流和电压显示

VT2004A—信号激励板卡

• 4路独立的信号仿真通道

• 支持电阻、电压、PWM以及电位器形式传感器信号仿真

• 每路通道均可作为任意波形发生器

• 可使用继电器控制通断及故障注入，并带有接入外部设备的busbar，每个通道都有完整的故障注入功能

• VT2004A FPGA：可供用户编程的FPGA板卡

VT2516—数字输入/输出板卡

• 支持16路独立的数字型输入/输出通道

• 可使用继电器断路、短路以及接入真实负载/传感器

• 可使用继电器接入可选负载或上拉/下拉电阻

• 可输出数字信号，输出电压0—25V，驱动电流可达30mA

• 可输出PWM波（≤25kHz）或位流（4096bits）

• 支持数字输入，阈值0—25V

• 支持PWM波测量（0.02Hz——200kHz）

• 支持输入信号的电压测量（±40V，12bit，1kSamples/s）

• VT2516A FPGA：可供用户编程的FPGA板卡

VT2816—通用模拟输入/输出板卡

• 支持12路模拟输入（±60V或±10V，16Bits，250kSamples/s）

• 支持8路电流测量（±4.5A）

• 支持4路模拟输出（0—28V或±10V，16Bits，200mA）

• VT2816 FPGA：可供用户编程的FPGA板卡

VT2820—通用继电器板卡

• 支持20路继电器通道，其中12路常开并可接到bus bar的GND和Vbat，8路转换继电器

• 单通道支持最大电流6A

VT2848—通用数字输入/输出板卡

• 支持48路数字输入和输出

• 输入电压范围0—60V

• 包含16个PWM波测量通道，输入阈值0—40V可调

• 数字输出支持上拉/下拉和Push-Pull等模式，驱动电流可达200mA

• 包含16个PWM输出通道

VT6104B/6204B—总线通信板卡

• 支持4路总线接口，支持总线类型CAN/CAN FD、FlexRay、LIN、J1708

• 板载继电器可实现总线短路、开路和断路等模拟故障注入

• 支持选配RLCpiggy，实现总线各种模拟故障注入的需求

• 与VT系统之间通过硬件同步时钟，精度可达1微秒

• PCIe Gen3x1接口与VT6020/VT6060连接

VT2710—串行通信板卡

• 支持可选配的4路PSI5和SENT传感器

• 支持2路SPI的主节点和从节点仿真

• 可通过配置仿真ECU或传感器，支持调节线路中的电容和电阻

• 支持2路UART、RS232、RS485、I2C、RS422

• 提供2x8路数字I/O供用户FPGA编程

VT7900A—自定义扩展板卡

• 用户根据需求定制开发能够被CANoe控制的IO板卡

• 自带开发模块和配置工具

• VT7900A FPGA：可供用户编程的FPGA板卡

VT8012B—背板

• 提供和上位机通信的以太网接口以及12V供电接口

• VT8006可插6块板卡，VT8012可插12块板卡，并都能集成在标准的19寸机柜中

• 多个背板可级联，从而支持更多板卡

VT6306—以太网通讯板卡

• 最多支持6路车载以太网（100BASE-T1piggy 1101）

• 2路100BASE-TX/1000BASE-T通道

• 硬件同步精度1μs

• 多个可配置的测试接入点(TAPs)

• 支持2层交换机的转发功能

VT7820—转速传感器板卡

• 安装在VT7900上的应用板卡

• 支持仿真轮速传感器（S型、I型、V型）

• 支持仿真凸轮轴传感器、曲轴传感器

• 灵活配置编码器齿数、间隙

• 支持电压、电力调制，电压调制-12—12V，电流调制0mA—100mA

• 可自由调节数字电平和旋转速度

• 支持故障注入（短路、断路）

VT7970/VT7971—欧标充电通讯板卡

• 可仿真EV及EVSE，用于ISO 15118/DIN 70121/NACS欧美标通讯仿真、分析和测试

• 支持PLC和PWM通信

• VT7970/VT7971分别集成Devolo dLAN®/Vertexcom Green PHY模块

• 支持不同的电容仿真和电阻仿真

• 可对CP和PE信号实现断路或互短故障注入

VT5201—欧标充电测试板卡

• 支持可选的Green PHY PLC芯片满足互操作测试

• 支持搭配充电协议一致性测试Package确保充电系统质量

VIO System – 板级I/O测试模块化硬件

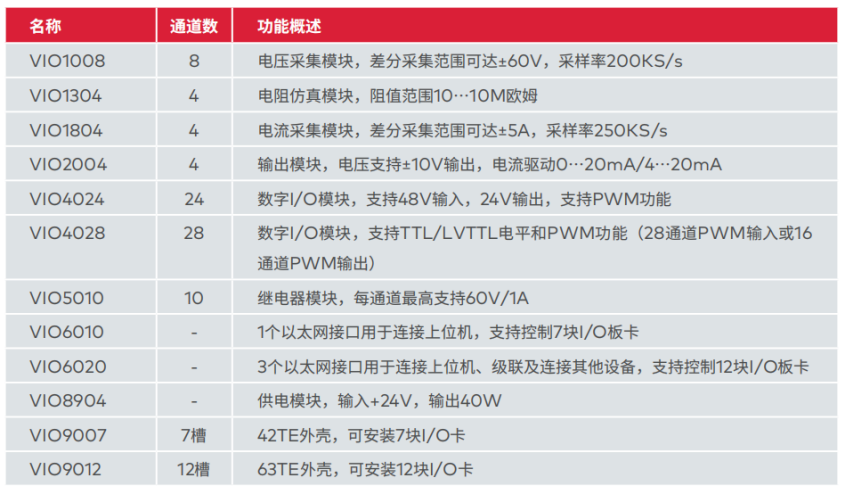

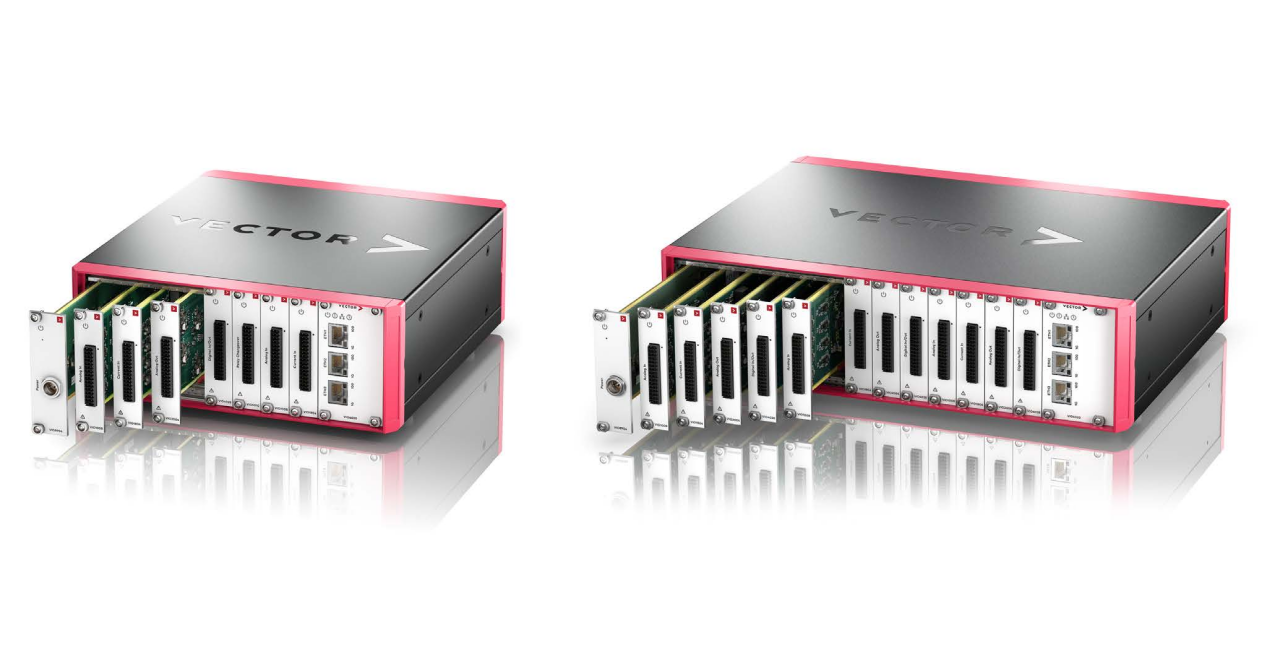

VIO System是一款主要面向试验台架的集中式的测试与测量系统，可测量温度量和模拟量等。它的构成有两个类型的板卡VIOxxxx以及VIOxxxx.MT，涵盖模拟/数字的输入/输出以及电流测量等，具有体积小、易于接线、易于扩展的特点，在开发的最初阶段就能在评估板层面进行连续的测试和模拟。

• 对连接的I/O板卡自动识别并生成接口变量

• 最大可级联10层VIO System机箱从而扩展I/O通道数量

• 可在同一CANoe工程下同时使用VT System及VN系列总线接口卡来扩展测试环境

• 所有相关的测试部件集成于单个设备中：

• 电压及电流模拟量测量

• 电压及电流模拟量激励

• 数字量信号激励及测量

VIO1208A.MT -电压和电流测量卡

• 支持最高 ±60 V 的电压和 4 至 20 mA 的电流测量

• 具备传感器激励功能，具有 8 个电气隔离通道

 VIO1406A.MT-热电偶测量卡

• 支持 B、E、J、K、N、R、S 和 T 型热电偶，共有 6 个测量通道
