汽车电子测试系统搭建

北汇信息基于与国内主流OEM(吉利、广汽、长安、泛亚、上汽、长城、一汽等)在网络诊断及功能测试领域的开发合作和自身经验积累,集成Vector、思博伦、罗德与施瓦茨、Technica等工具,为客户提供包括传统网络测试及诊断、车载以太网及功能测试等系统的搭建。


传统网络及诊断测试系统搭建

汽车网络诊断测试是整车电子电器研发过程中不可或缺的环节,网络诊断测试具有可标准化、自动化程度高的特点。北汇信息基于德国Vector公司的软硬件、定制的脚本配置软件、标准测量设备、程控电源、定制硬件设备和台架,搭建满足网络及诊断自动化测试的系统,覆盖如下测试内容:

       ○ 物理层、数据链路层自动化测试

       ○ 节点管理、故障容错自动化测试

       ○ 交互层自动化测试

       ○ OSEK和AUTOSAR网络管理自动化测试

       ○ 诊断协议测试

       ○ 诊断刷写测试

       ○ 诊断功能测试

北汇信息提供测试系统需求分析、测试系统设计、测试系统集成和调试,包括测试机柜和测试台架。根据不同客户类型(OEM/Tier1),不同测试范畴,不同的自动化要求,提供小型、中型、大型的自动化测试系统。

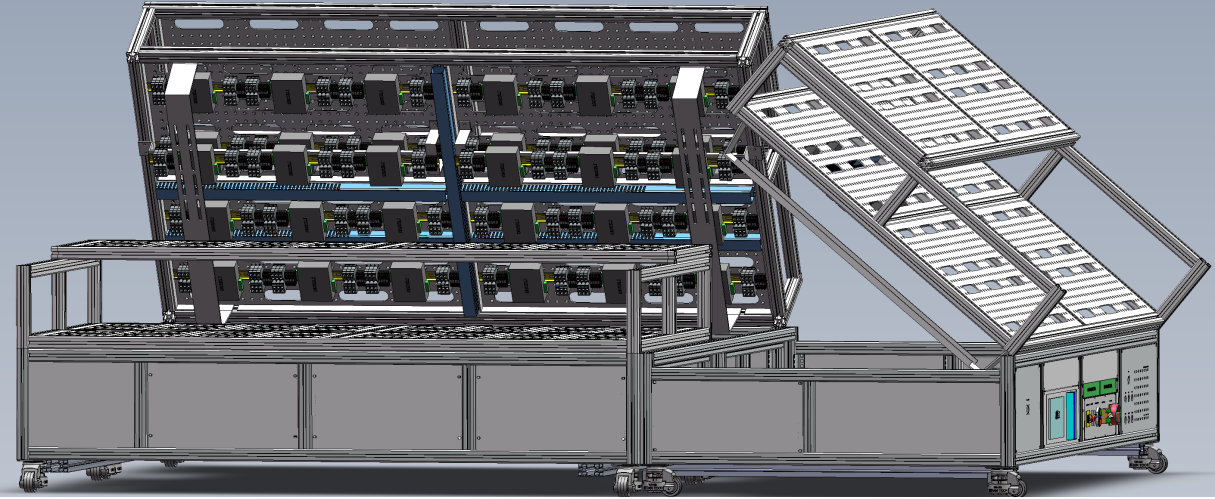

图:高度自动化的测试系统

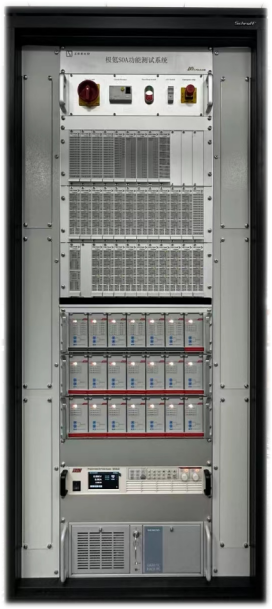

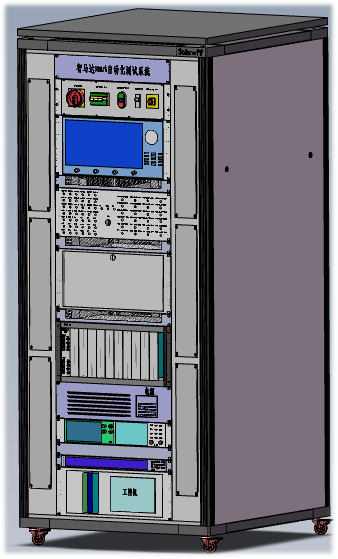

图:中型和小型测试系统

为了实现测试用例的自动配置,北汇信息自主开发了脚本配置生成软件,可解析DBC/LDF/Arxml通信数据库,实现CANoe测试工程的快速生成和配置。同时,针对网关测试,可导入Excel和.arxml格式的网关路由表,实现CAPL测试脚本的自动生成。


车载以太网测试系统搭建

车载以太网作为可预见的下一代网络架构的主干网,其测试是当前各OEM关注的重点之一,北汇信息基于德国Vector公司的软硬件、以太网物理层专用设备、协议一致性测试设备、自定制硬件设备和台架,搭建车载以太网的自动化测试系统,其构成包括:

北汇信息根据客户车载以太网当前开发和应用状态及延展性的需求,分析车载以太网测试系统需求、设计测试系统、完成测试系统集成和调试。


图:车载以太网测试系统



图:车载以太网物理层测试


功能测试系统搭建

针对车身域控制器的测试特点,北汇信息基于Vector的VT系统、软件CANoe和vTESTstudio、程控电源、自定制设备,搭建用于实现车身舒适及信息娱乐系统的自动化测试系统,用于实现:



北汇信息提供测试系统需求分析、测试系统设计、测试系统(机柜、台架)集成和调试。基于Vector产品的功能自动化测试系统具有如下的特点:




VT板卡


vTESTstudio图形化编辑



参数化文件



需求追踪特性
