CSM数采设备

德国CSM公司成立于1983年，是一家拥有自主技术、集研发生产于一体的移动测量设备和数据采集系统主要制造商。作为测试技术行业中的领先者，CSM主要提供以下专业测试产品与相关技术服务：用于各种车辆和检测台架的数采测试系统和数据记录仪。在数采测试系统方面，高度集成的微型数采模块和车载数据记录仪不仅满足了专业测试的各种高端需求（例如：体积小、功耗低、在-40°C ~125℃下无故障运行、全工作温度范围可靠的数据测试性能等），更拥有极高的性价比。

Vector全资收购CSM公司后，双方进一步凝聚创新合力，致力于为客户提供高效、易用的一体化测量技术解决方案⸺Vector提供软件工具（CANape，vMeasure，vSignalyzer，vMDM），覆盖从数据采集、数据显示及记录、数据挖掘、报告生成以及大数据管理等方面；CSM则提供用于车辆和测试台架的测量硬件，其硬件坚固耐用且非常紧凑，基于CAN、 EtherCAT以及XCP on Ethernet协议，可以满足快速、灵活、高精度的测量和记录需求，为用户分析和解决复杂测量问题提供强有力的支撑。

系统特性

• 通道间500V电压隔离

• 加强绝缘最高可达1000V

• 拥有高压测量模块、应力应变测量模块

• 电压电流直采式测量，精度和抗干扰性好

• 可移动紧凑型设计，灵活便携，坚固耐用

• 支持EtherCAT®，采样频率更高，精度更高，数据传输更快

• 可通过软件实现在线数据观测，配置可随时更新

• 在任何实际应用中进行快速、灵活和可靠的测量

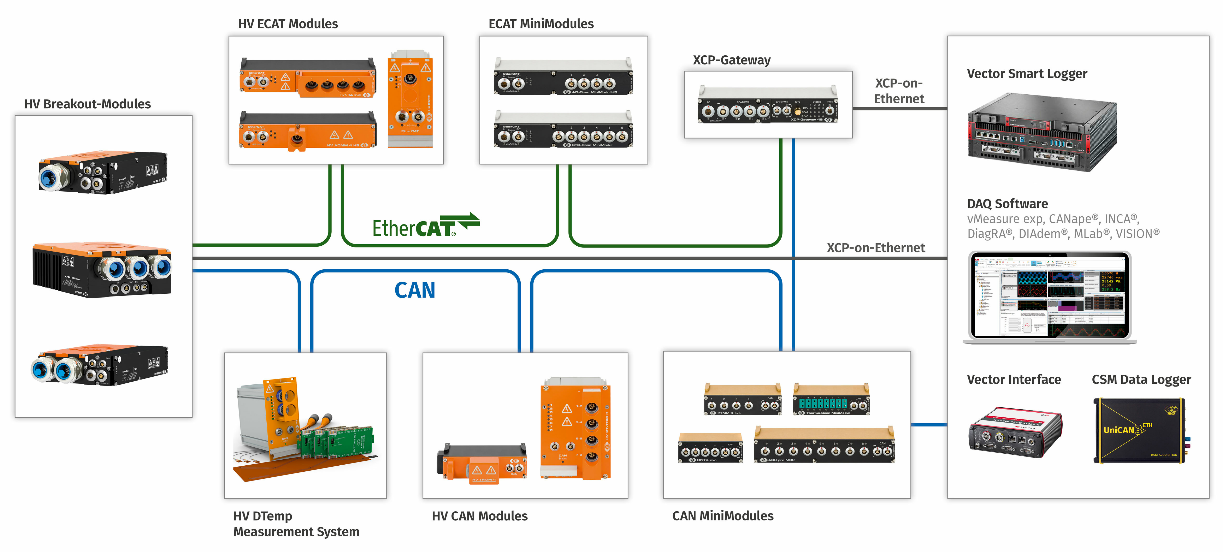

• 具备全套测量解决方案，兼容性好，可扩展

应用领域

整车试验；发动机台架试验；排放试验；高压、低压能量流试验；各种极限工况、环境仓试验；机械应力应变试验；电功率、效率计算、热管理试验等。

• 功能部件测量：动力总成，HVAC,电子/电气等

• 新能源领域：储能设施，OBC，控制器/电机/逆变器中的温度/电压/电流测量

• 高速测量：高采样频率，多通道，远距离分布式测量

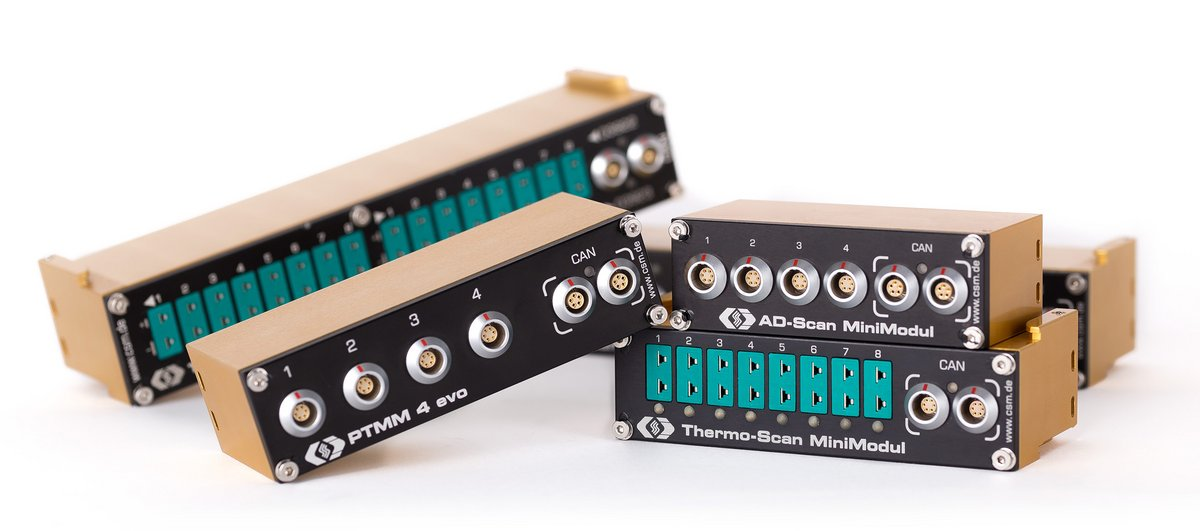

CAN测量模块

可在-40℃至+125℃的温度范围内工作，久经考验，坚固耐用且非常精确，可安全、直接地测量电压、速度、温度等。非常适用于道路测试中的分布式测量应用和极其紧凑的外壳的测试台上。

基于CAN总线通信的测量模块可测量：

• 电压、电流

• 温度（热电偶K/J/T型和PT100/PT1000）

• 加速度信号，包括IEPE/ICP型传感器

• 应变信号，支持全桥、半桥和四分之一桥

• 频率、周期、PWM、转速以及脉冲信号等

• 包括输出为电压、电流、频率、周期、PWM、转速以及脉冲信号等各类传感器

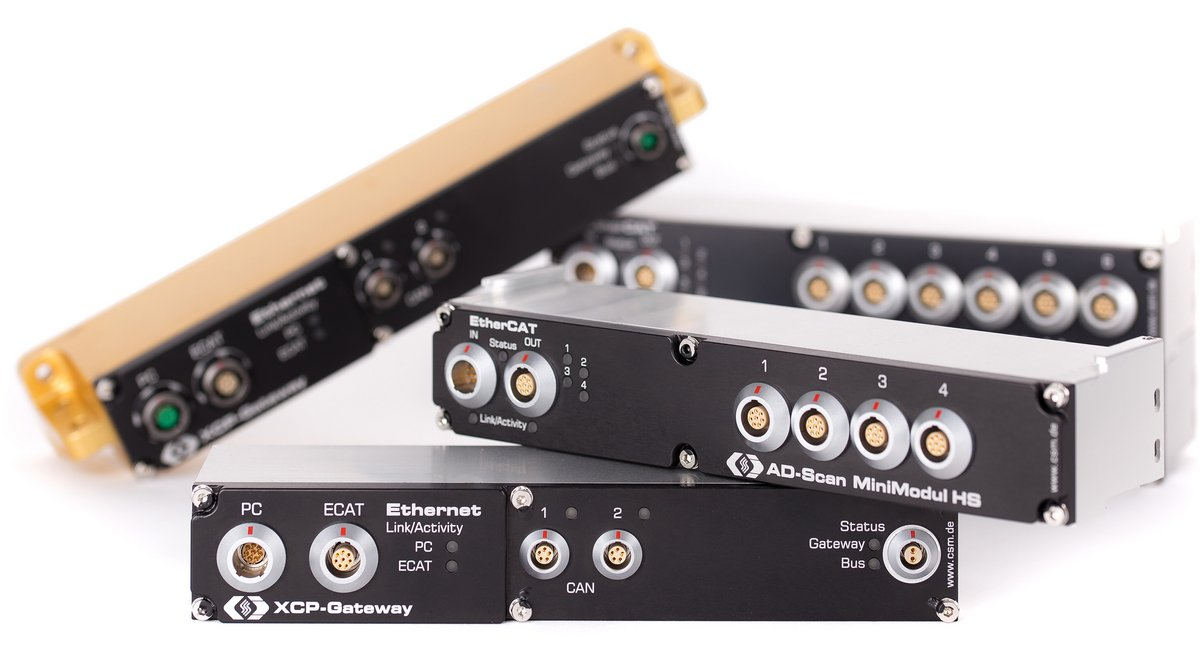

ECAT测量模块

当测量需求超出CAN总线的通信能力时，需要使用XCP-Gateway模块（基于EtherCAT协议）实现高速测量，可以极大地拓展通道数量，最高采样频率可以到1MHz。

• 可实现高采样频率、多通道的应变测量，支持全桥、半桥和四分之一桥的应用以及电压、电流及输出为电压、电流的传感器应用

• 支持IEPE类型传感器，采样频率最高可达1MHz，模块间信号同步精度优于1μs

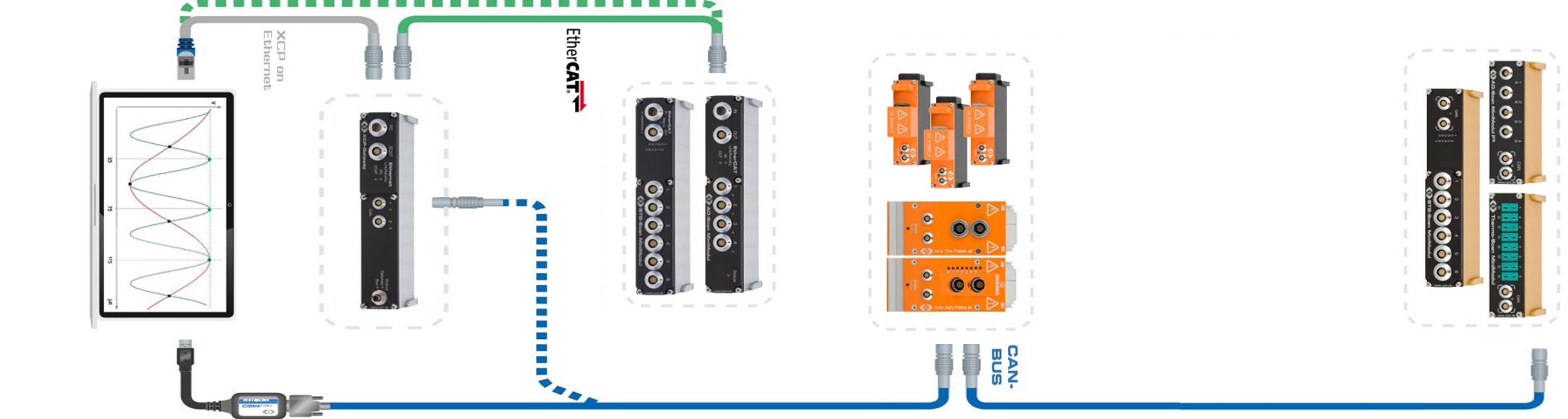

• 通过XCP-Gateway可以实现CAN MiniModules 和ECAT MiniModules 的同步测量

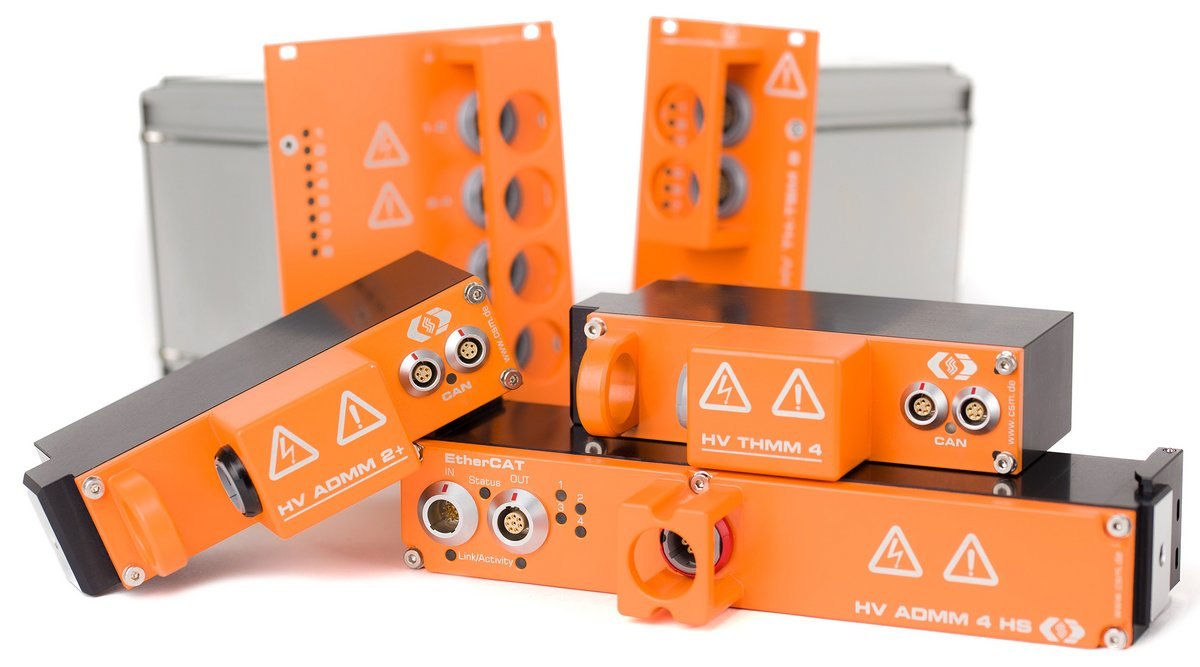

高压测量模块

在新能源汽车及部件开发过程中，除了快速、灵活、高精度的测量需求之外，还需要更高的电气隔离属性（高达846V）以及整个测量方案的安全考量（符合DIN EN 61010标准）。

• 高压环境中低压模拟量采集，测量电池包中单体的电压、湿度、压力等

• 高压环境中温度采集，适用于K型热电偶，PT100/PT1000传感器

• 高压环境中高电压/高电流采集，测量电机三相交流电压/电流，电池包电压/电流等

• CSM高压测量模块和SAB BROCKSKES高压线缆共同保证测量安全

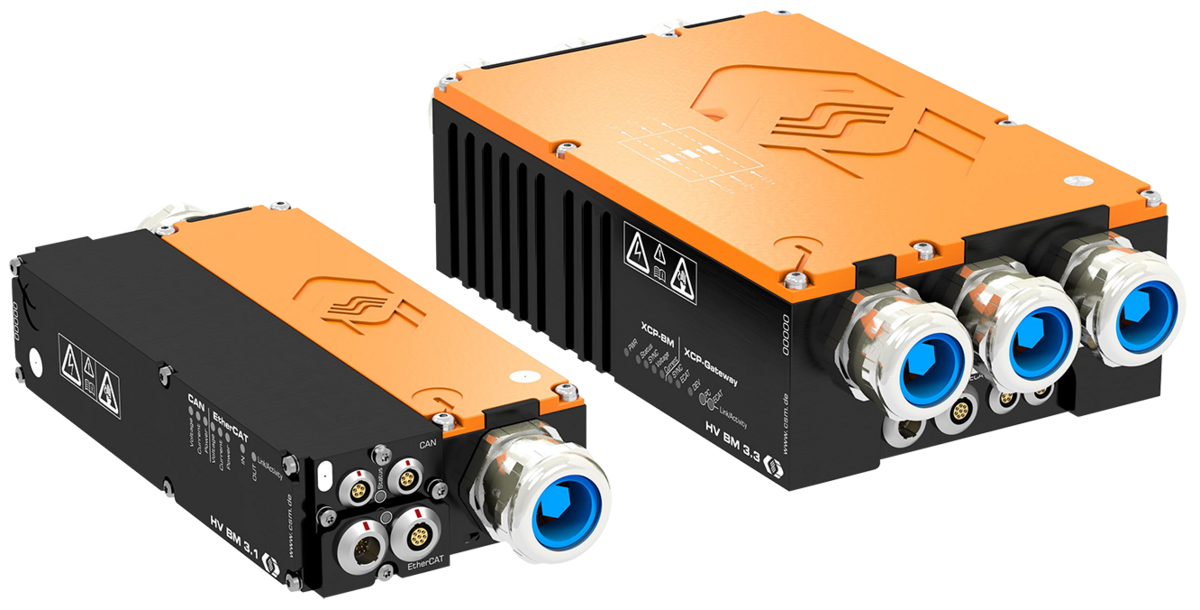

高压BM模块

高压环境中储能单元与用电单元的效率传导、功率分析以及电平衡分析等应用场景，都对电压和电流信号采集的实时性提出更高的要求。此外出于对测量系统安全性的考虑，在测点的选取和布置的便捷性上也在寻求更优化的方案。基于上述需求，CSM专门设计可以承载高压线缆的安全测量方案。

• 电压高达±1000V（范围可达±2000V），电流高达±1000A（额定值）/±2000A（峰值）

• 采样频率最高可达1MHz，100%同步

• 支持EtherCAT和CAN总线通信

• 灵活多变，可定制的线缆接口

• 屏蔽层电流高达±250A（额定值）/±500A（峰值）

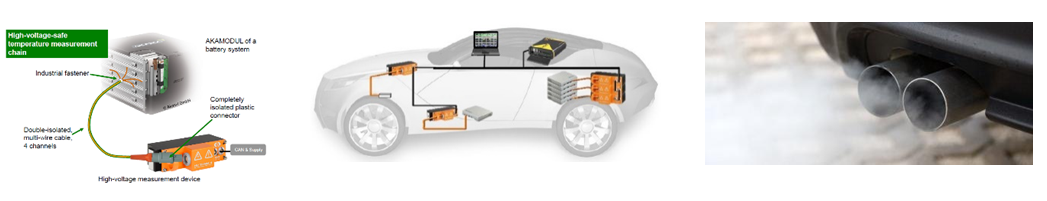

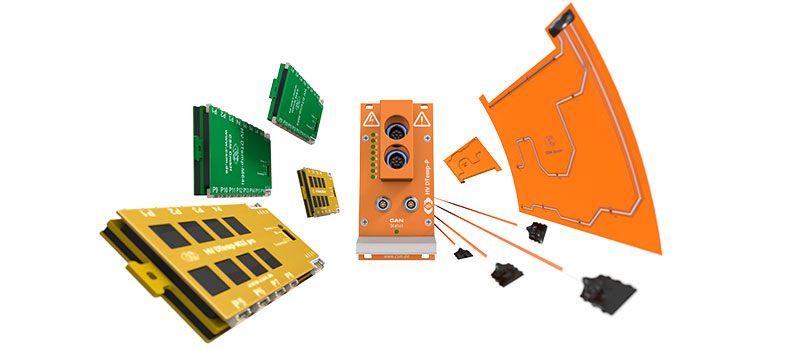

高压数字化温度测量系统

高压数字化温度测量系统特别适用于新能源整车实车测试和电磁干扰较强的试验环境，可以灵活拓展应用于电芯级、模组级、电池Pack级温度场测试。

• 毫米级尺寸的数字化温度传感器可以实现定制化的温度点布置需求，测量精度为0.1—0.2℃（适用于不同工作温度范围）;

• 最多可测量512个温度点，可完成三维温度场分析；

• 对电池包工程改动小，仅需要一根高压线缆传输数据；

• 高压中央测量单元满足高压隔离要求，具备CAN传输通道。

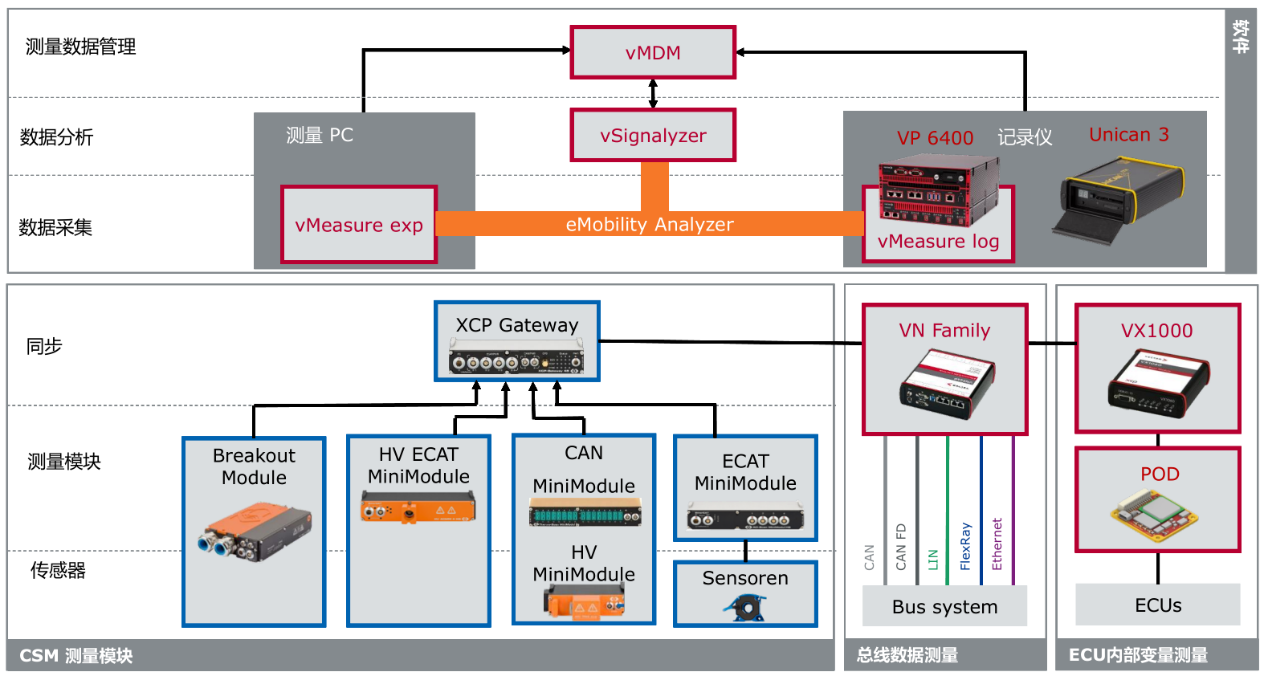

用于配置和可视化测量分析的软件

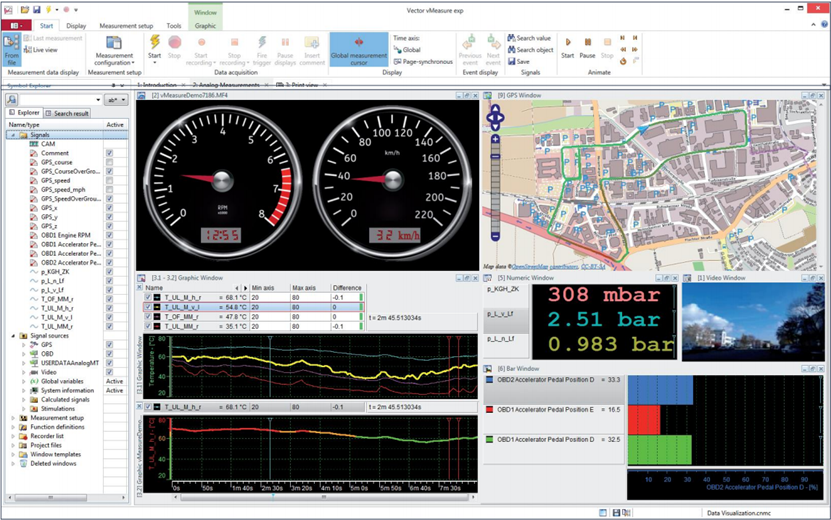

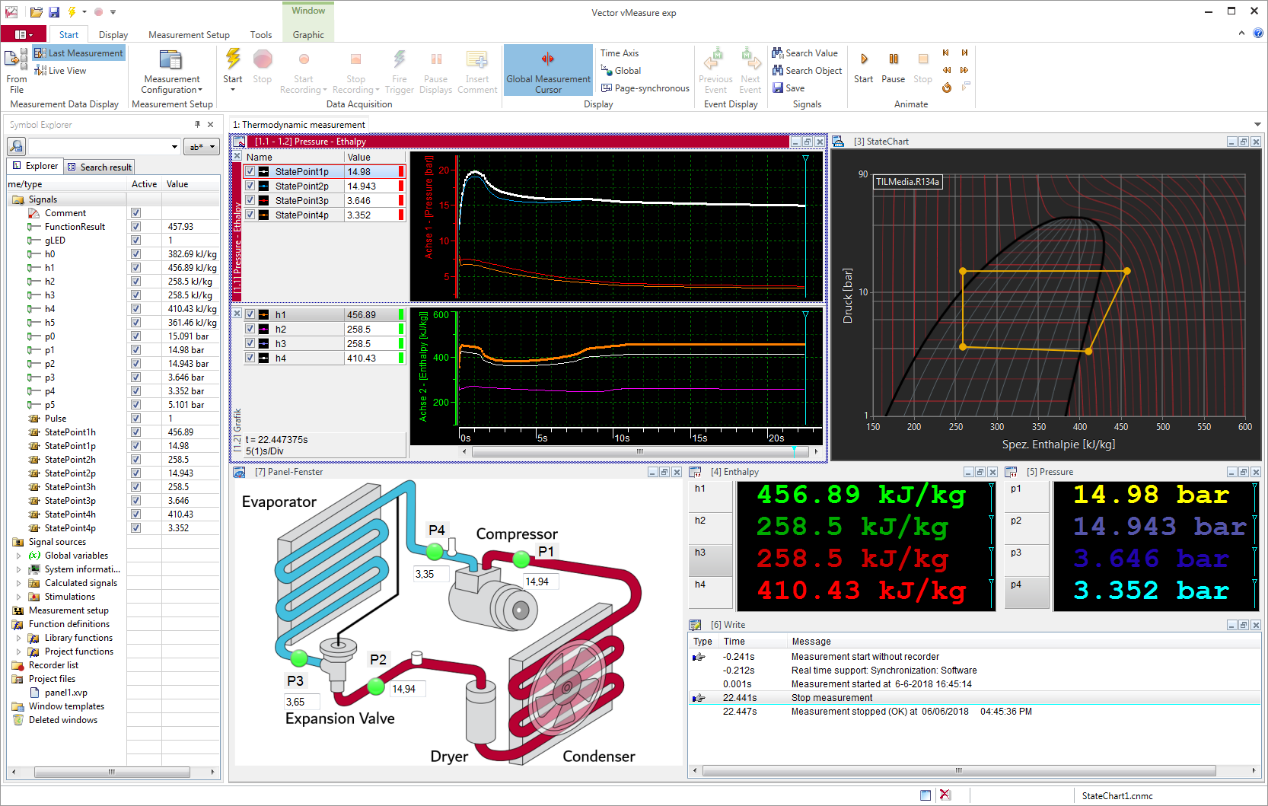

数据采集软件—vMeasure exp

vMeasure exp 可以方便地记录物理信号、ECU内部信号以及车辆总线信号，还可以记录GPS信号和视频数据，以便对测量数据进行分析；同时还支持测里昂OBD信号，用于监测控制单元的状态，在实验室、台架、路试以及耐久试验中都有着优异的表现。

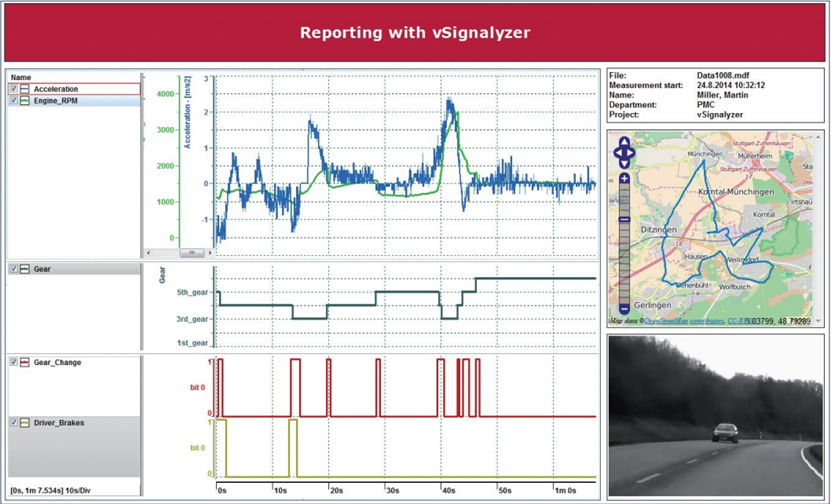

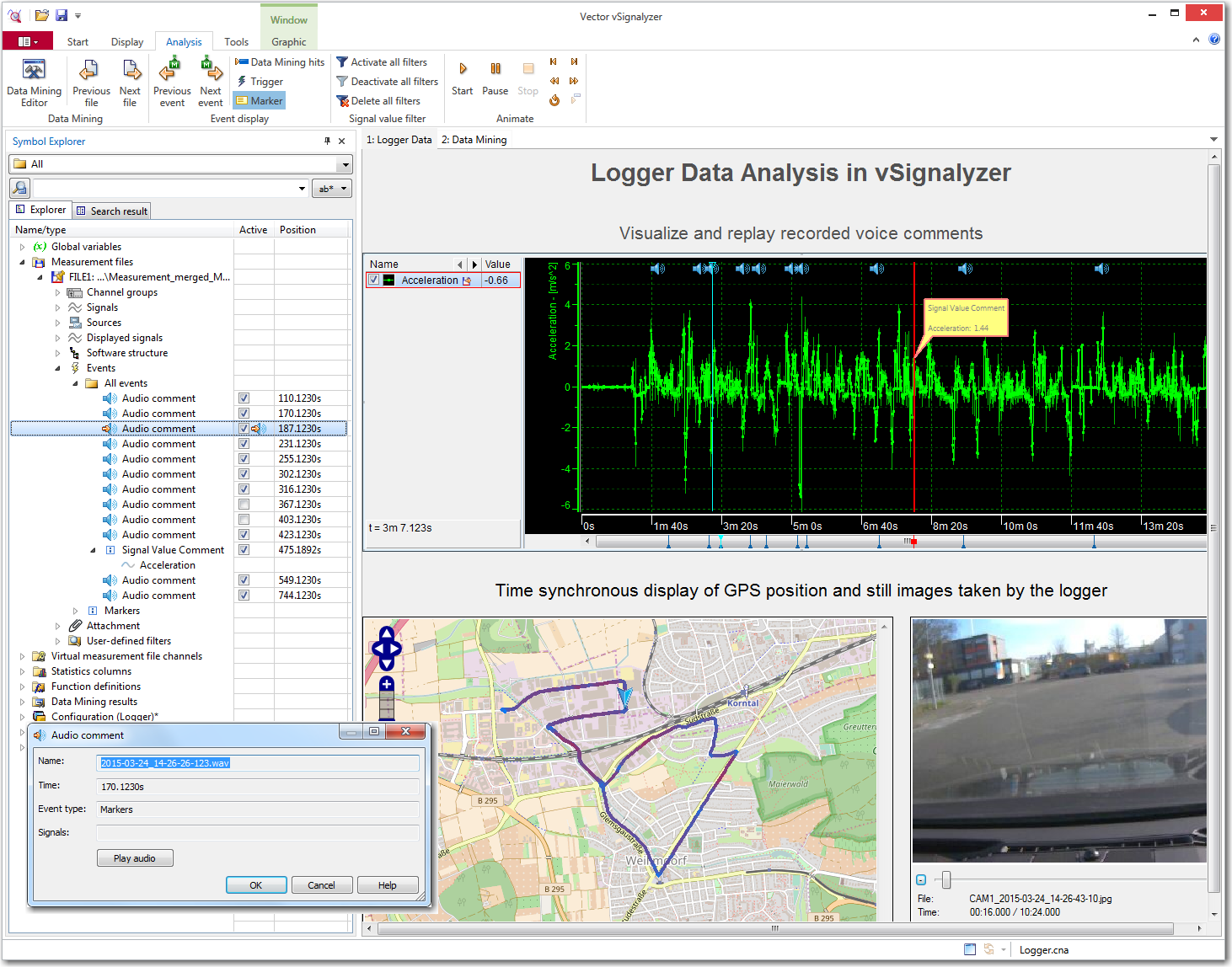

离线数据显示、自动化分析与报告工具—vSignalyzer

作为数据分析软件，vSignalyzer能高效地分析各类数据记录软件，可以用于查看数据，手动或者自动地分析数据，并将分析结果生成报告。在物理测量、网络开发分析、ECU标定时记录下地各种格式数据，都可以加载到vSignalyzer中。

丰富好用的分析函数库—eMobility Analyzer

eMobility Analyzer是一个基于EV开发的函数库，作为Vector/CSM移动测量系统的核心，可将原始信号（如电流和电压）计算出所需的导出信号（如功率等）。通过eMobility Analyzer等函数图形用户界面简化了算法的使用。系统在线生成结果，作为计算信号，这些信号可用于可视化、触发条件或进一步计算。在线提供结果，无需耗时的后处理，提供更高效、便捷的测试方法。

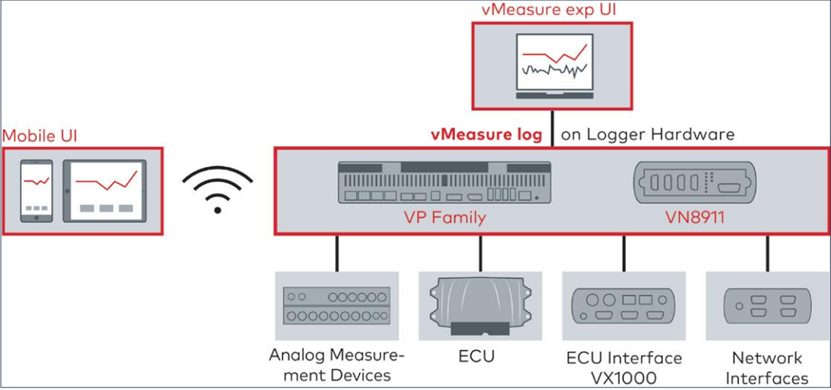

灵活、便捷地记录仪方案--vMeasure log

vMeasure log结合高性能记录硬件（如VN89XX/VP系列）提供简单易用的高性能测量数据记录方案，可以同步记录多种高采样频率地信号源（如CSM ECAT测量模块），满足测量过程中的复杂触发记录需求。

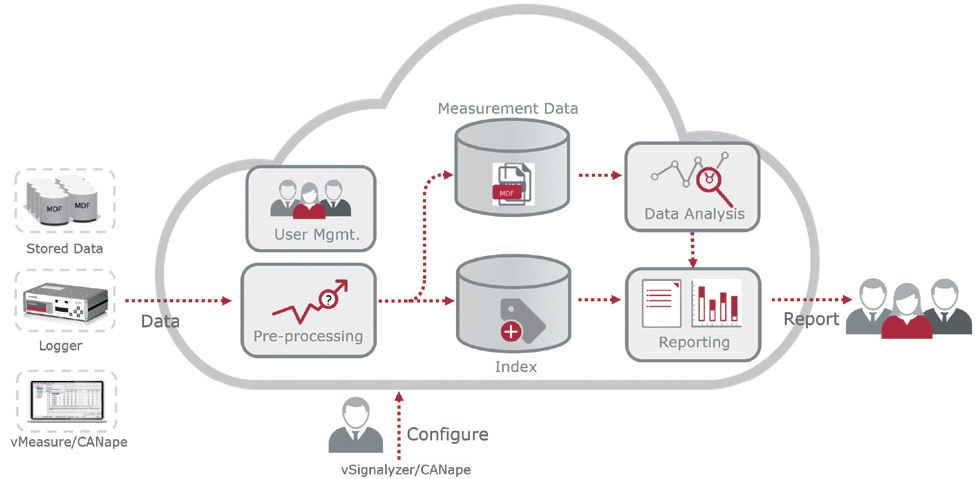

vMDM – 测量数据管理系统

汽车行业日益增长的试验数据，需要高效、便捷的管理解决方案。通过vMDM，用户可以安全地保存测量数据，防止未经授权的访问，简化团队之间的测量数据交换；还可以在服务器或云端上集中执行大规模CPU密集型分析，统计汇总和报告生成。

• 安全存储测量数据，并进行用户管理和权限设置；

• 建立查询机制，轻松调用搜索请求；

• 基于需求建立描述性数据（元数据）；

• 结合不同场景的数据流（元数据和测量数据），支持定制化的预处理流程；

• 在软件（如vSignalyzer）中进行数据搜索，数据传输或交互式分析；

• 在vMDM Enterprise Server或vMDM Cloud中存储测量数据，并自动完成数据分析（挖掘）和报告生成。
