TSN Box测试设备更新

TSN概述


在汽车领域内,近几年车内网络通讯方式的变革诉求,期望能够有更高的数据传输速率,以及保证实时性的通讯方式引入。例如对于自动驾驶而言,传统的CAN总线已经远远不能满足其对通讯的要求,而基于以太网的TSN网络是一个更好的解决方案。


TSN Systems公司作为专业的TSN网络分析及测量解决方案提供者,其TSN Tools软件和TSN Box是帮助您掌握TSN网络复杂性的工具。TSN Box是网络的硬件接口,可以配置为TAP、Talker/Listener。TSN Tools则是一个对TSN网络通讯数据进行分析和可视化的软件工具。


TSN Tools以及TSN Box支持TSN网络开发的所有应用场景。从TSN网络仿真、基于HiL/SiL/MiL的TSN网络分析测量到实车分析测量均可应用此系统。


虽然TSN网络技术还正在为汽车领域的应用在不断完善中,只有全球领先的企业在最新的车型中开始使用,TSN Systems作为全球领先的TSN仿真测试工具提供商,已经在短短的几年时间内,持续升级软硬件,现已提供3.1版本的产品。


TSN Box 3.1重要更新


基础配置如下:


可选配置如下(替换相同颜色部分):

可叠加配置如下(在数字音频接口的基础之上):


TSN Box增加了更加适配车载环境的全T1接口,使得在测试车载以太网方面更加方便,满足客户对千兆车载总线数据进行对比监测的需求。除此之外,对原有功能进行了增强,如下:

PTP节点仿真:

CAN 总线节点仿真

TAP

Pcapng文件回放

Qbv数据生成

音频Talker与Listener

HDBaseT数据监测

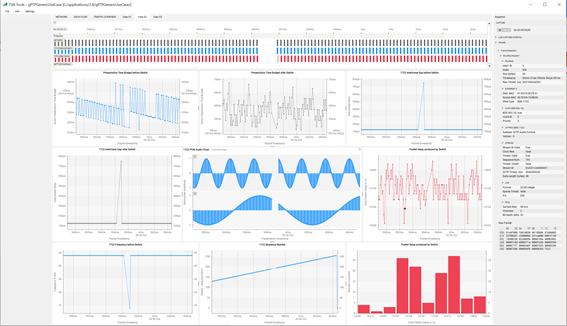

TSN Tools 功能增强


增加了支持更多协议的过滤器和分析器,对关心的数据流进行过滤,便于分析,列举如下:

过滤器:


分析器:




TSN Box & TSN Tools 测试案例拓扑



注意:

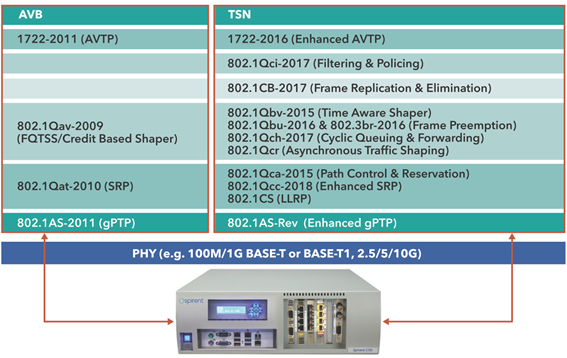

TSN Box 非常适用于设备开发阶段调试和系统级别的测试与测量,如果关注被测对象TSN相关的一致性测试可以选择Spirent的设备:




TSN Systems公司简介


TSN Systems公司成立于2016年,总部位于德国斯图加特,创始人为来自UMAN和EDAG的时间敏感网络和汽车E/E开发专家。TSN Systems公司专注TSN技术研发,致力于提供专业的测量和分析工具来帮助汽车行业控制复杂度、降低风险。


北汇信息作为TSN Systems公司的中国独家合作伙伴,将为客户提供全面高效的TSN解决方案。
