CANgps — 无论你在哪,我都要找到你

前言


在世界日益全球化,信息资源分享更便捷的环境下,出现了越来越多类似于GPS等一些可全球性使用的精密设备。GPS的出现对出行方面的助益是极为庞大的,可以对指定人或物提供准确的地理位置和精准的时间等信息,特别是对某些救援工作提供了决定性的作用。


Vector作为全球可靠的汽车电子研发伙伴,提供了一种小巧灵活、高精准度的定位系统设备— CANgps。CANgps可以在全球以及近地空间环境下为汽车提供准确的地理位置、行车速度及精准的时间等信息,助力于汽车的研发与测试。


概览


CANgps在汽车研发测试过程中可作为一个简易“黑匣子”进行使用,目前Vector提供的CANgps设备分为两种类型三种型号。

CANgps/CANgps 5 Hz for GL Logger/CANlog

作为传感器,通过CAN总线采集数据的有采集频率为 1 Hz 和 5 Hz 的两种CANgps,技术参数如下:

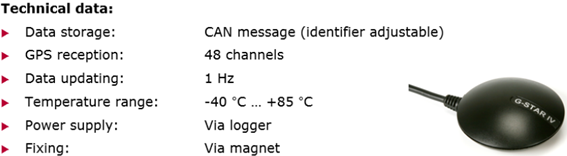

图1  CANgps


其中Connect cable 长度:90cm;Receiver cable 长度:500cm。

GPS Receiver for GL2000

作为 GL2000 的 GPS 接收器,采集频率 5Hz。



图2  GPS Receiver


运用


用串口线(RS232)连接电脑和 CANgps后,打开配置软件“CANgps configuration program”,识别连接设备,进行相应的配置,生成DBC文件用于监控使用。


图3  连接配置

通过CAN总线采集GPS信号

在CANape、CANoe中建立CAN monitor工程,连接CAN卡,通过CAN总线采集监控GPS信号。

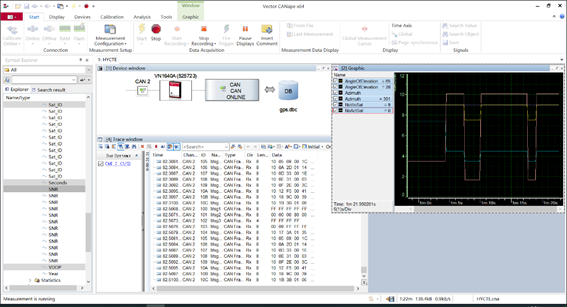

图4  通过CAN总线采集信号

通过串口采集GPS信号

在CANape中建立GPS IO工程,直接通过RS232串口连接至电脑采集监控GPS信号,遗憾的是,这种方式只有信号,没有报文数据。


图5  通过RS232串口采集信号


通过GL采集GPS信号

在GL配置软件配置激活记录GPS信号,将GPS连接到GL进行使用,用GL设备记录GPS信号。

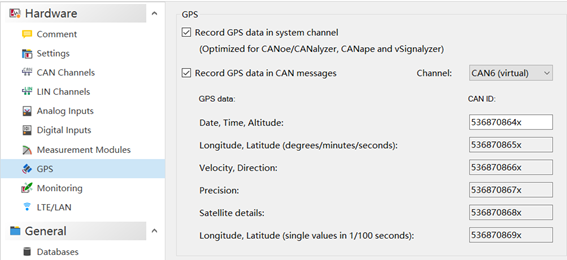

图6  配置GL,通过GL采集信号

后记
