前言

作为一名测试工程师，在做MiL测试时，编写测试用例的效率影响整个测试项目的进度，如何有效提升编写测试用例的效率，是大家都关心的问题。

TPT作为一款自动化测试工具，提供了很多提高搭建测试用例效率的方法，比如自动生成测试用例。除此以外，TPT还提供了Testlet  Library，可以复用Testlet，以及将一个工程的测试用例复用到另外一个工程。

应用场景一：单元测试的用例复用到集成测试

按照功能安全的要求，单元测试之后要进行集成测试，那单元的测试用例能够一定程度上复用到集成测试吗？在TPT中引入了Testlet Library的概念。

Testlet Library是一个TPT项目文件，它可以包含一个完整的TPT项目，或者包含或不包含sub-testlets的单个testlet。Testlet Library可以同时在多个项目中使用。简言之，Testlet Library可以引用另外一个TPT工程，或者某个testlet。

借由Testlet Library，可以将单元测试的用例复用到集成测试，减少重复搭建相同用例的时间，提高测试效率。Demo模型如下图所示，该模型有两个subsystem，已完成单元测试，将要进行集成测试。

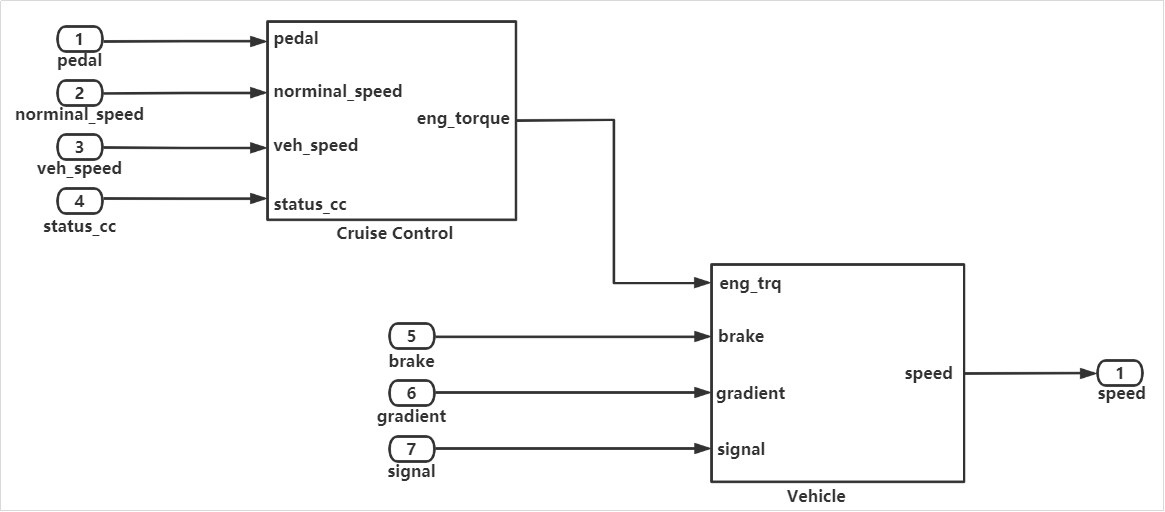

图1 集成级模型

1.激活Testlet Libraries

在菜单栏Incubation中选择Enable Testlet Libraries，将该功能激活。

图2 激活Test Libraries

2.状态机的搭建

集成测试工程的状态机，以单元工程的名称命名，每个单元测试的工程，都建立对应的状态机。

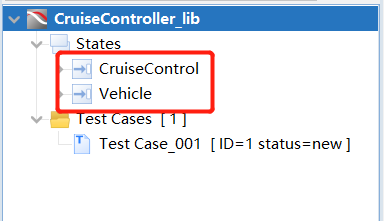

图3 建立对单元工程的状态机

3.设置为Library testlet

在上一步建好的状态机上右键，选择Delete Content，将其Content删除，在弹出的窗口中，选择Library，并点击Open…选择要参考的工程的路径。

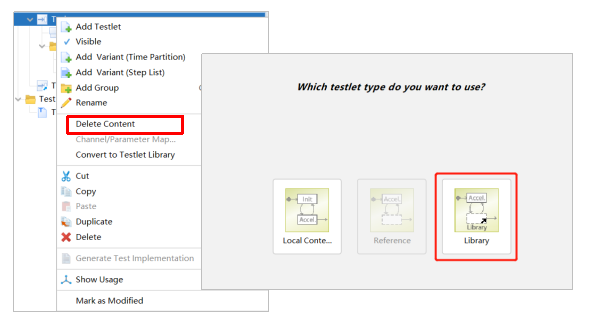

图4 将状态机设置为Library

转换完成的状态机右下角带有蓝色小箭头表示，此时TPT会打开参考的Library工程。

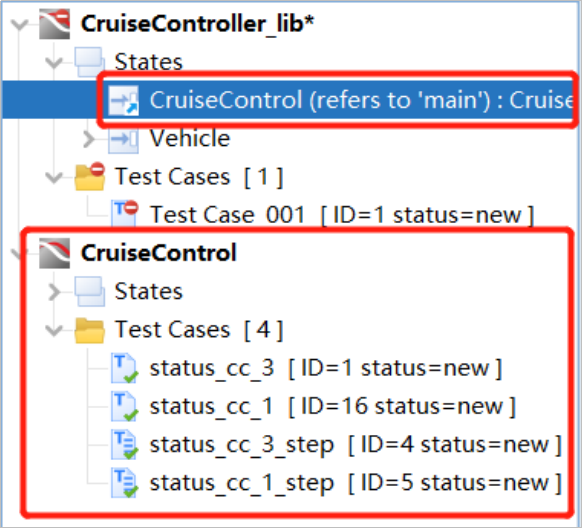

图5 转换完的Testlet

4.信号mapping

将信号做好mapping，把单元测试和集成测试的接口参数等互相匹配。对于Vehicle这个单元，在单元测试阶段eng_trq是Input，在集成测试时变成不可赋值的Local，需要在声明编辑器中添加一个相对的local量，以便该单元测试工程的用例可以运行。

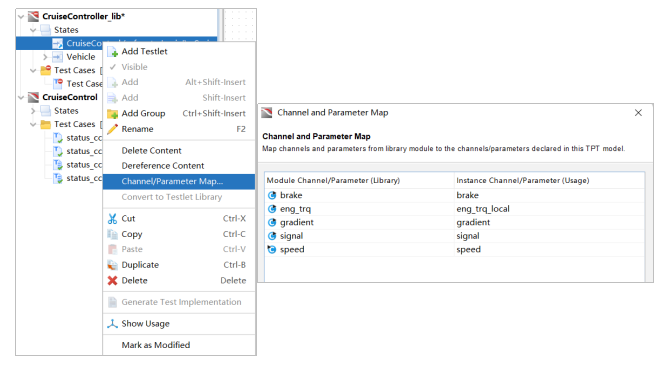

图6 信号mapping

5.组合测试用例

将Vehicle也按照第四步中方法建立好对应的状态机后，就可以在集成测试工程的状态机上选择单元工程的测试用例。例如，CruiseControl选择status_cc_3，Vehicle选择ramp。

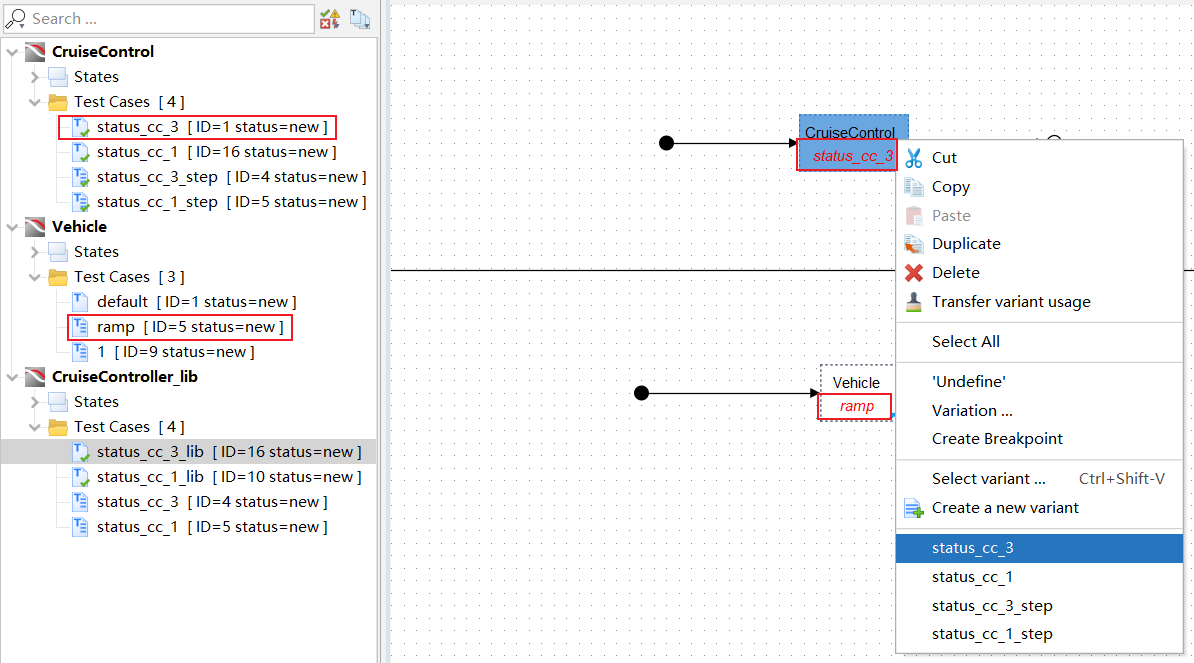

图7 集成测试复用单元测试的测试用例

这样就可以将单元测试的测试用例复用到集成测试，大大节省重复编写相同测试用例所需的时间，大家快来试试吧！

应用场景二：高度重复的测试步骤

编写测试用例时，大家往往会遇到一些典型的场景，他们需要多步才能完成，却在多个工程中会使用，比如调度模块。

在TPT中模拟调度信号（调度周期为20ms），需要这样几步操作。

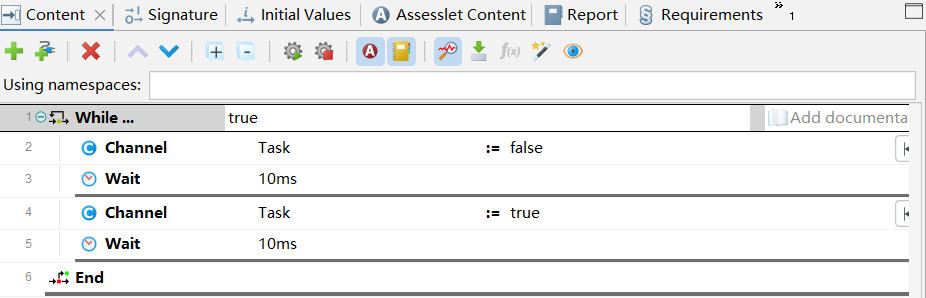

图8 TPT模拟调度周期为20ms的调度信号

同一个ECU中可能包含多个调度周期为20ms的subsystem，在做单元测试时，每个测试工程都需要编辑这部分状态机，此时Testlet Library就可以大大减少这部分重复工作所需的时间。下面我来介绍TPT如何使用该功能复用测试用例。

1.搭建状态机

将调度模块的状态机搭建好，编辑好其Variants。

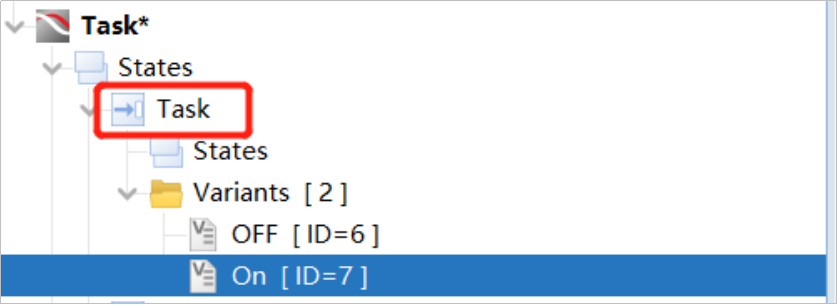

图9 搭建Library状态机

2.将状态机封装为Testlet Library

在刚刚编辑好的状态机上右键，选择convert to Testlet Library，将其转换为Testlet Library，选择保存的位置并命名。

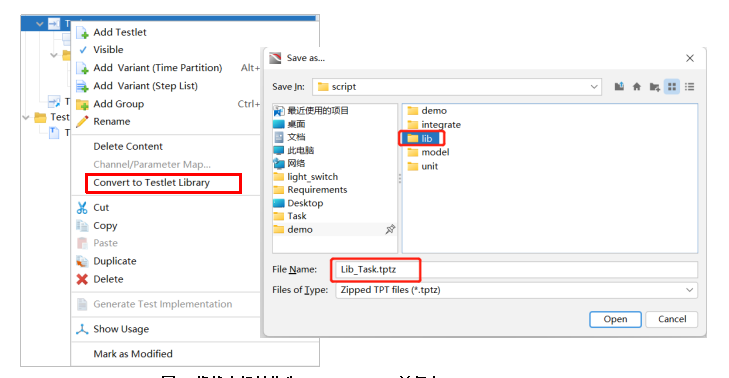

图10 将状态机转换为Testlet Library并保存

3.在其它工程中使用Testlet Library

在另一个工程中新建空白状态机，右键，选择Delete Content，将其Content删除，在弹出的窗口中，选择Library，并选择上一步中生成的Testlet Library路径。

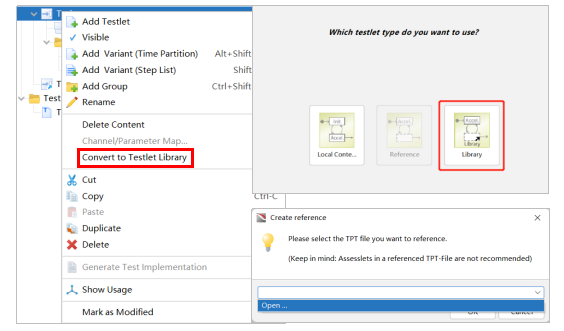

图11 将状态机设置为Library

转换完成的状态机右下角带有蓝色小箭头表示，此时TPT会打开参考的Library工程。

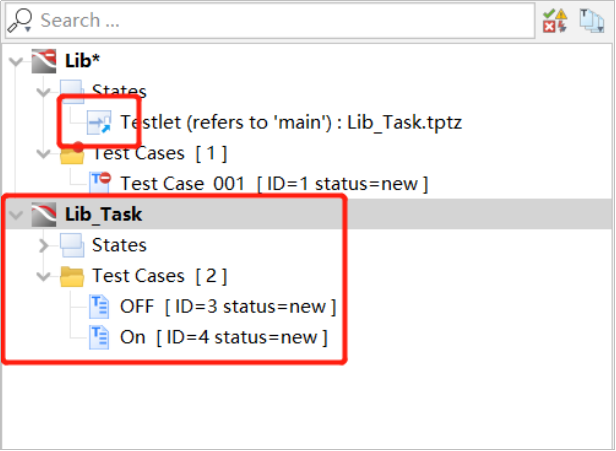

图12 转换完的Testlet

在当前工程的状态机上右键，选择“Channel/Parameter Map”进行当前工程和Library的信号mapping，到此已经完成。

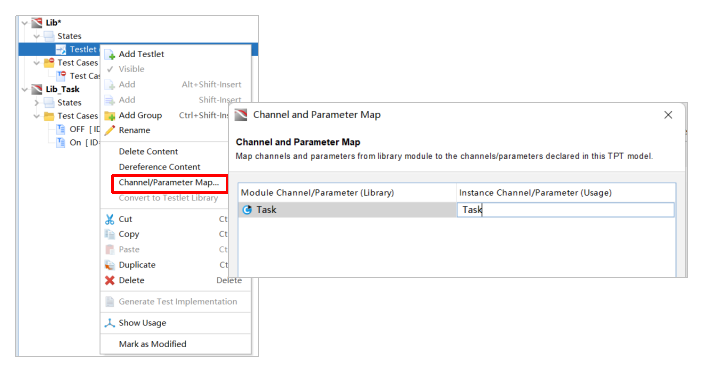

图13 信号mapping

完成之后即可在新的测试工程中完整复用该状态机及其变种，提高我们编写测试用例的效率。感兴趣的大伙快来试试吧！

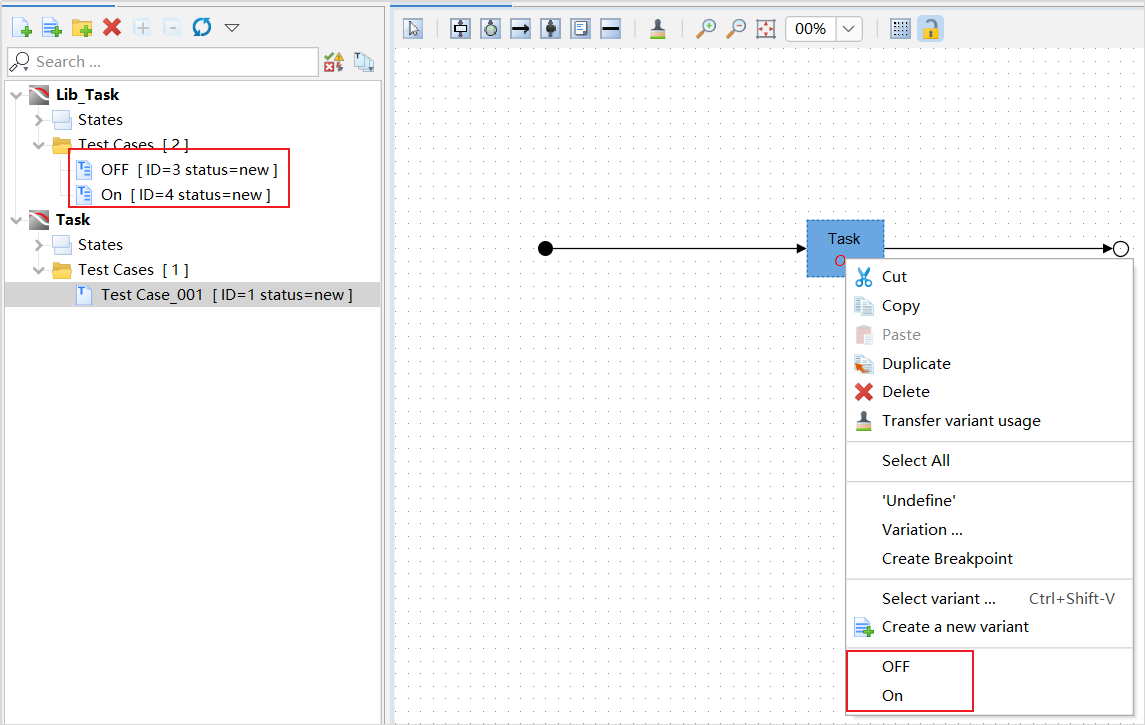

图14 复用Testlet Library的状态机

总结

本文主要介绍了Testlet Library的两种应用场景：

1. 单元测试的用例复用到集成测试；

2. 高度重复的测试步骤。

除此以外，测试评估也可以一定程度上从单元测试复用到集成测试，敬请期待下篇：评估篇！
