CANoe14.0新增的这些实用小功能,知道的人少之又少

前言


目前CANoe14.0版本已经发布一段时间了,其中增加了很多新功能,在Vector中国的微信公众号中已经对主要新功能有所介绍(https://mp.weixin.qq.com/s/g7ccZdDgAo9IhzDa_O3vUg),所以对于上述已经介绍的功能就不再重复介绍了,下面主要给大家介绍一些既实用又方便的小功能。


主要窗口


1.Trace

列表过滤器功能:事件可以从列表中选择,现在可以支持对两个及多个事件进行筛选。


图1 Trace

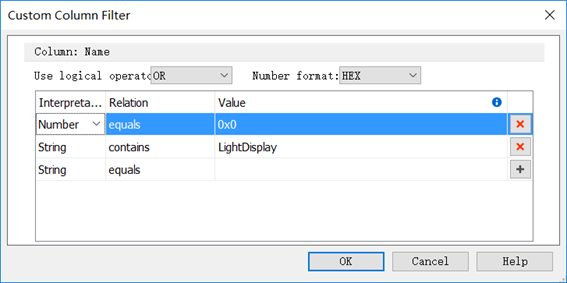

自定义过滤器:


图2 Custom Column Filter


2.Replay Block

新增了两个CAPL函数:

SetReplayFileNameAndTimeInterval:可以对回放文件中某个时间段记录的内容进行回放

ConvertTimestampToNS:是一个时间转换函数,可以将天、时、分、秒转换成纳秒



3.Start Values

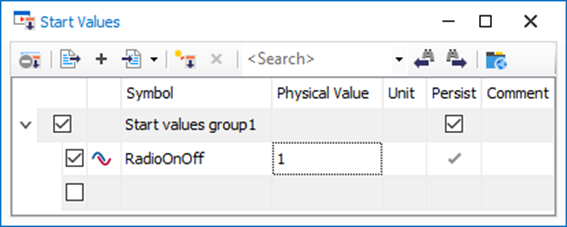

增加了Persist选项,勾选此选项后,可以自动将工程上次配置的最后值设置为本次开始的初始值。


图3 Start Values


4.MAP Window

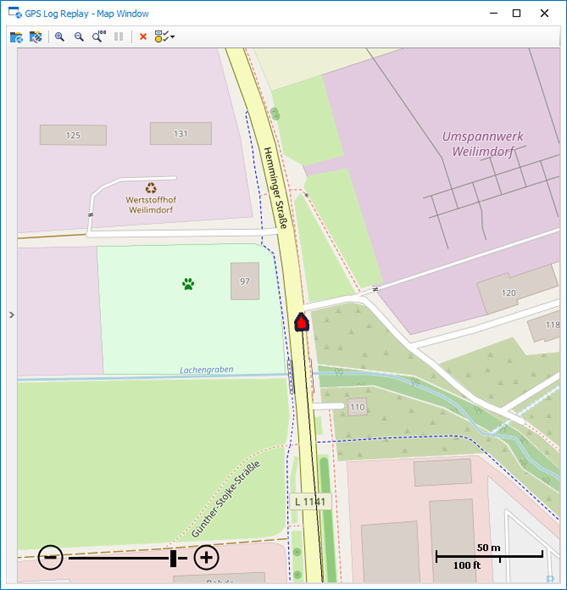

Vector提供了自己的地图下载服务器。用户可以通过Vector (OSM)程序,直接从服务器中快速的获取地图素材。


通过CAPL API和.NET API,可以在Map窗口进行图画绘制,且CAPL API的功能不再局限于在Option.Car2x中使用;通过.NET API,能对Map Window进行访问。


图4 Map Window


Panel Designer

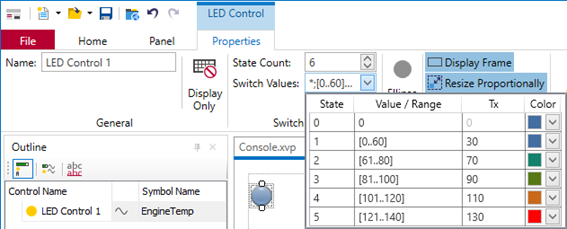

对于LED Control这个控件,进行了升级,现在可以设置显示更多的状态(以前是两个状态)。


图5 LED Control


Option CAN

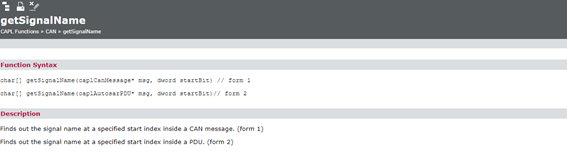

新增CAPL函数getSignalName,可通过此函数根据起始位进行索引,获得一个信号名称。


图6 getSignalName


Option LIN

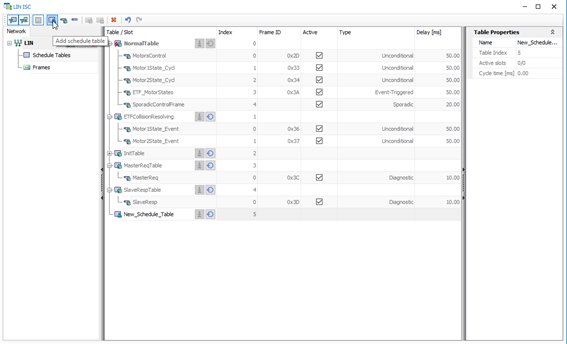

在LIN ISC窗口,现在用户可以在其中新建调度表,且可以自定义调度表内容;同时支持复制和修改现有的调度表内容。


图7 LIN ISC窗口


新增CAPL函数LinTp_PreSend,每次计划发送LIN消息时都会调用这个回调函数,可通过该功能更改消息数据。


Option Ethernet

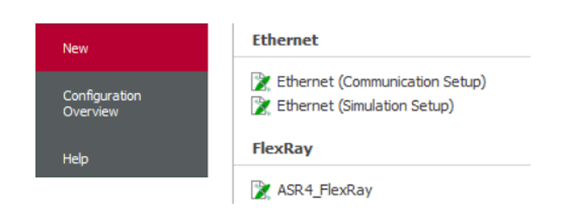

以太网工程的模板调整为2个,其中一个为经典的Simulation Setup模板,另一个为Communication Concept模板,两个模板都是Network-bassed模式。


图8 以太网工程的模板

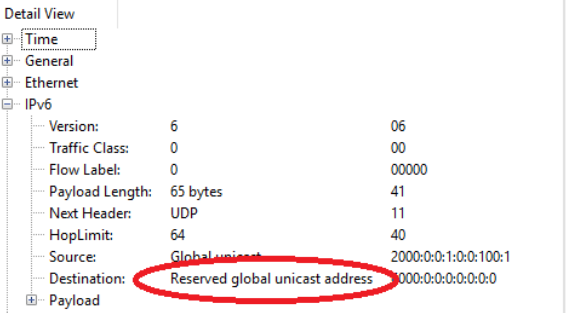

在Trace窗口中所有特殊的IPv6地址在Detail窗口中可以显示。


图9 Trace窗口

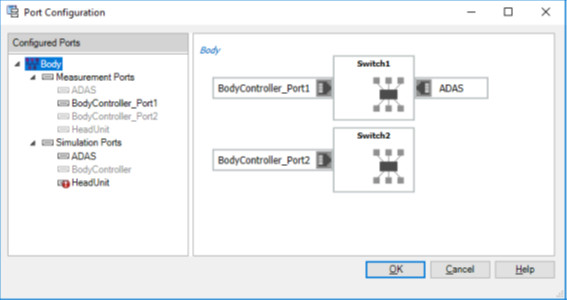

在Port Configuration窗口中支持对测量和仿真端口的可视化,包括配置错误的显示。


图10 Port Configuration


在Measurement Setup窗口,IP Filter中可以选择Measurement Port、Simulation Port测试。


基于TC8 3.0测试规范完成的SOME/IP-ETS测试已完成,包含在了CANoe自带的TC8Test Demo中。


Option J1939

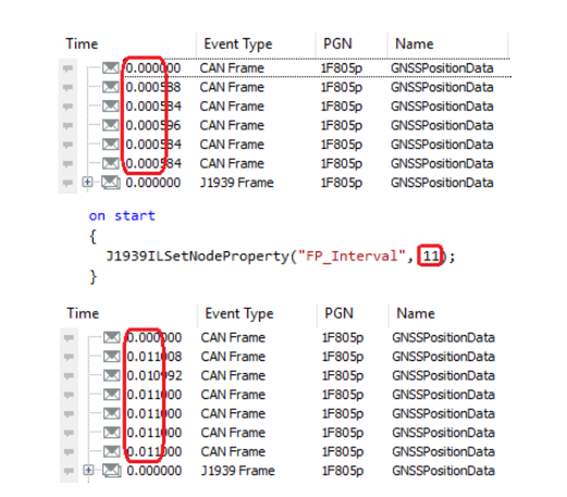

J1939ILSetNodeProperty函数新增了FP_Interval属性,用于定义两个连续快速数据包的发送间隔时间,可以降低快速数据包传输的速度。


图11 J1939ILSetNodeProperty


Help文档


1.新的外观及更强实用性:


2.搜索功能改进:

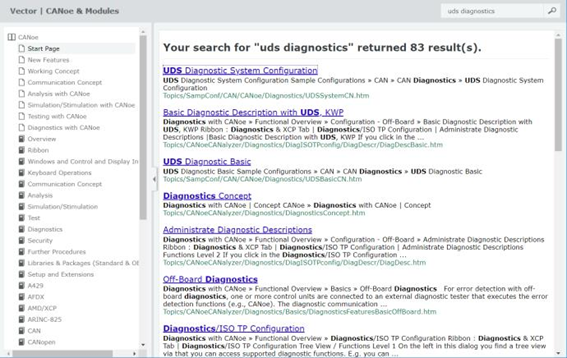

像谷歌一样的搜索界面。


图12 Help界面

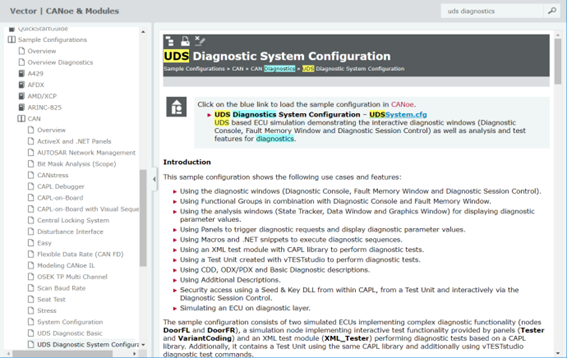

在帮助页面中突出显示搜索结果,可清晰的显示出页面标题、文本摘录和页面路径等信息。


图13 Help界面


3.安装和访问:


总结


CANoe是德国Vector公司出的一款总线开发环境,是网络和ECU开发、测试和分析的专业工具,支持从需求分析到系统实现的整个系统开发过程;CANoe丰富的功能和配置选项被OEM和供应商的网络设计工程师、开发工程师和测试工程师所广泛使用。


北汇信息作为Vector中国的合作伙伴,不仅提供相应的工具和技术支持服务及培训,还针对不同的应用提供相应的解决方案,助力中国客户的研发效率提升。


本期CANoe14.0版本新功能就介绍到这里,更多相关内容在CANoe14.0帮助手册中有详细描述,欢迎大家一起来探索学习。

如果您在使用过程中遇到问题,可随时与我们沟通交流,联系方式:techhelpdesk@polelink.com。
